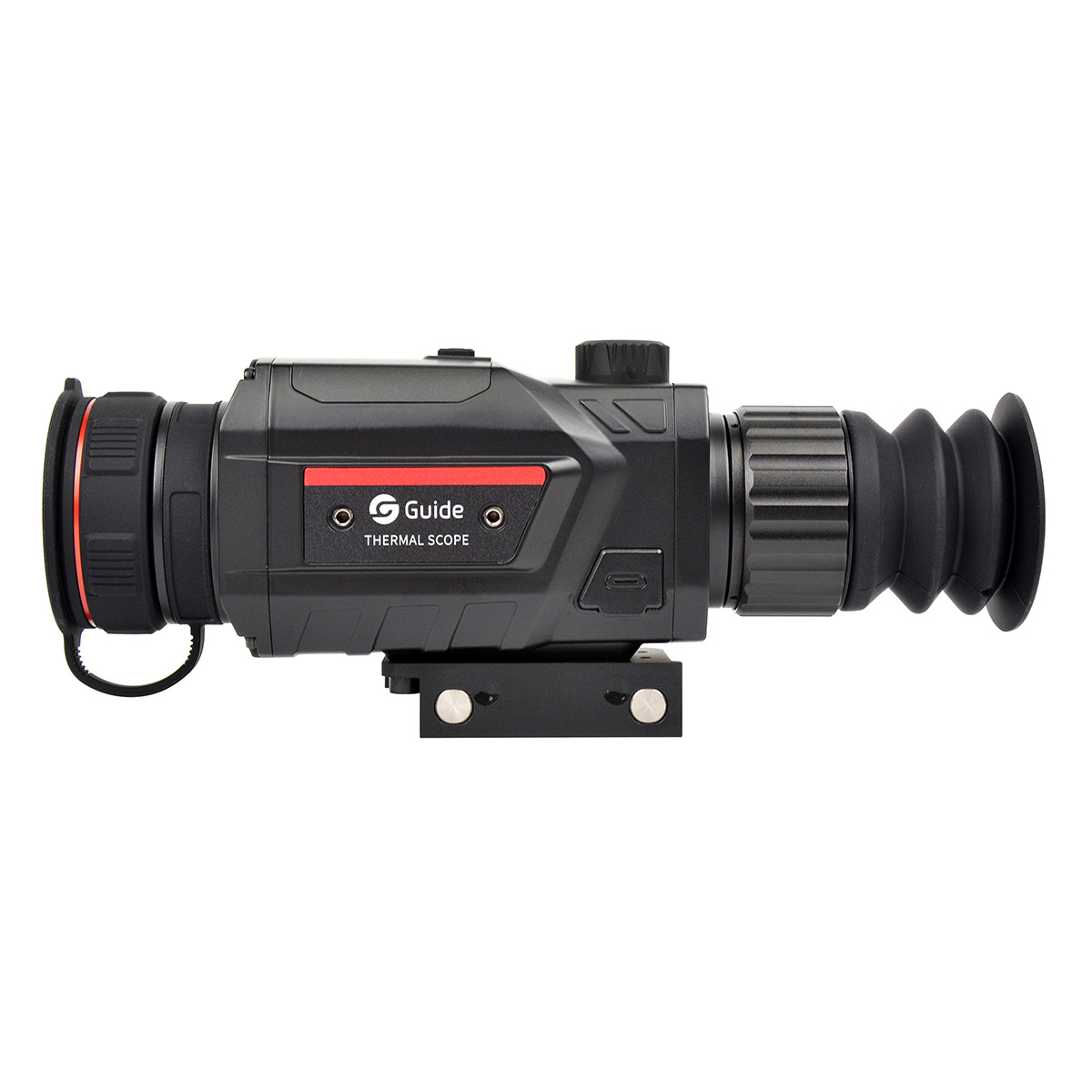

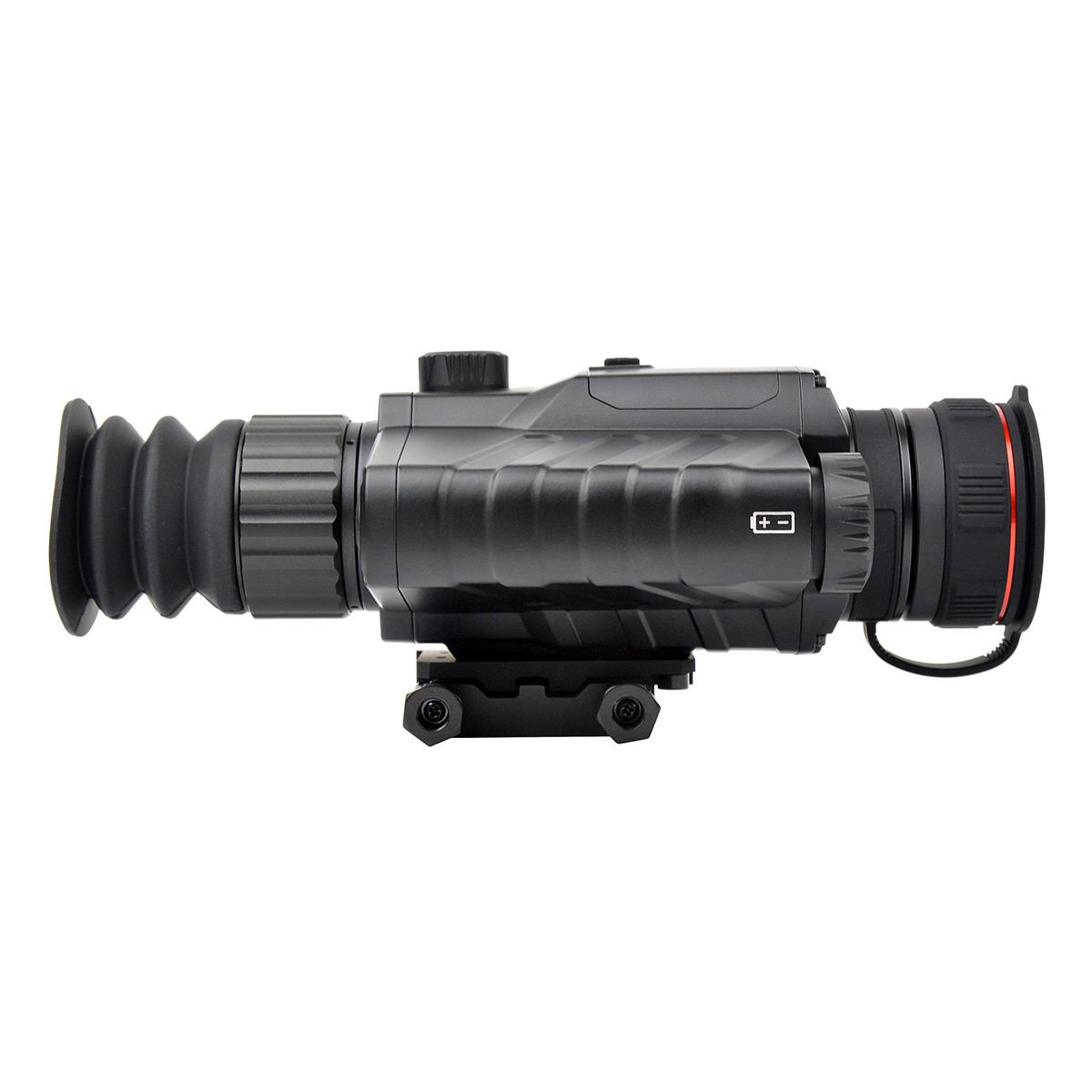

Тепловізор GUIDE TR420

Guide TR420 — сучасний тепловізор зі зменшеними габаритами та вагою, який отримав вдосконалену оптико-електронну частину та розширений функціонал. Пристрій оснащено 25-мм об'єктивом, який забезпечує помірно широке поле зору та полегшує утримання рухливої мішені у зоні видимості. Лінійне поле зору на 100 м по горизонталі та вертикалі становить відповідно 18.2 x 13.8 метрів. За високу якість тепловізійного зображення відповідає високочутлива 12µm матриця другої генерації з показником NETD ≤30 мК.

Тепловізори серії TR були допрацьовані з урахуванням високої мобільності користувача та підійдуть до більшості сучасних і компактних систем з планками Вівера/Пікатінні. Підвищена стійкість до імпульсних ударів у 800 G дозволить використовувати тепловізор з більш потужними системами на стаціонарних позиціях. Компактні габарити, знімне кріплення, синхронізація зі смартпристроями, а також вбудована пам'ять на 32 GB передбачають використання пристрою у якості більш звичного монокуляра. Модель також витривала до екстремальних температурних умов: діапазон робочих температур складає від -30 до +50 °C.

Ключові переваги моделі

Тепловізор Guide TR420 вирізняється у першу чергу 25-мм об'єктивом з комфортним полем зору. Подібне рішення буде найбільш зручним на невеликих та середніх дистанціях, де важливо утримувати рухливу ціль у полі зору. Тепловізор також приваблює своєю високою практичністю, поєднуючи в собі переваги двох окремих пристроїв. У своєму ціновому сегменті це досить універсальний пристрій з неперевершеною комплектацією, який запропонує вам солідний набір можливостей для різностороннього застосування.

Нова та сучасна матриця

Тепловізор Guide TR420 оснащено сучасним 12µm тепловізійним сенсором. Поріг температурної чутливості NETD, у порівнянні з попередньою серією TS, було знижено з 50 до 30 мілікельвінів. Термограма стала точнішою, особливо з точки зору різкості та деталізації картинки.

Зручна багатофункціональна термограма

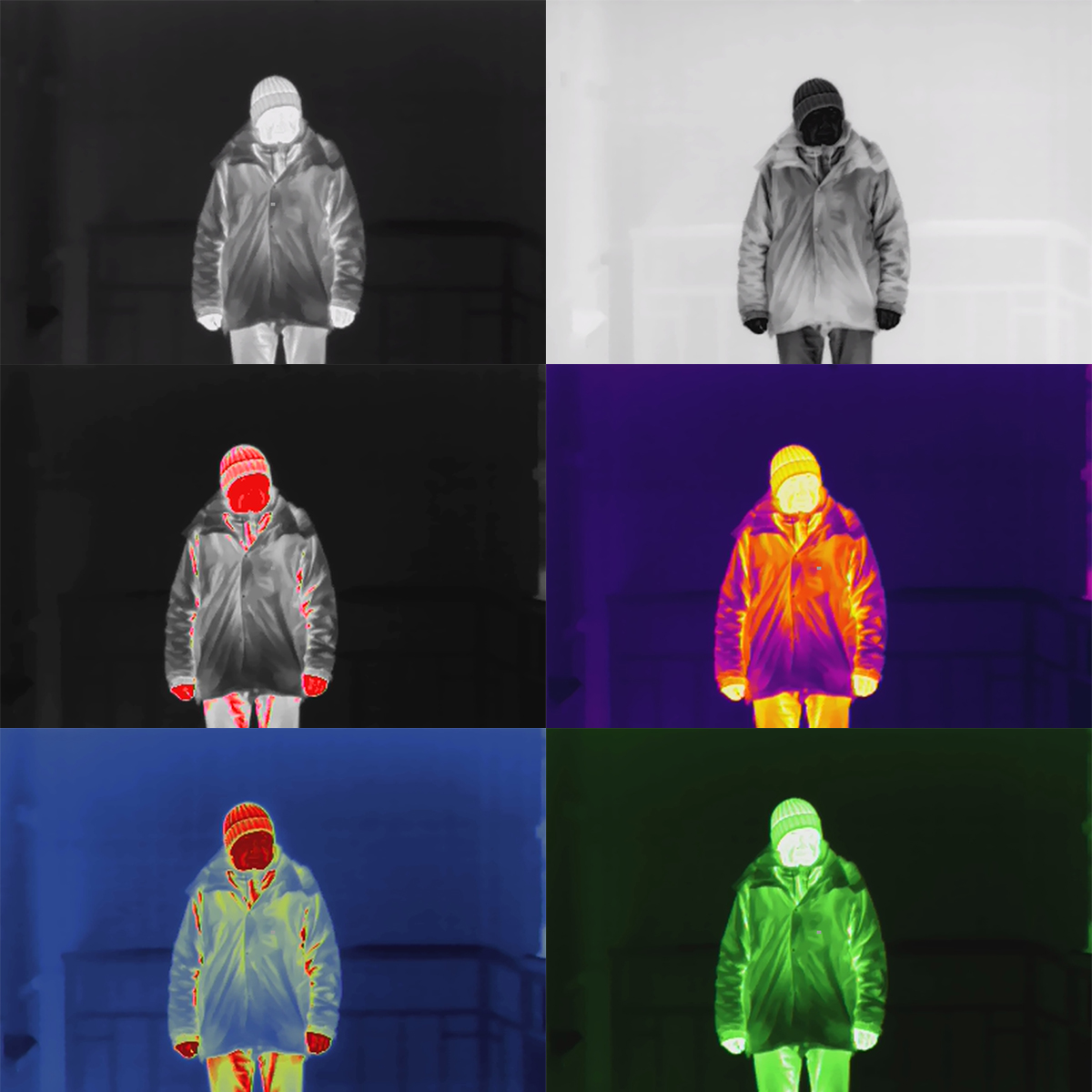

Тепловізори Guide серії TR мають шість зручних палітр: Black Hot, White Hot, Adjustable Red Hot, Iron Red, Blue Hot, Green Hot. Всі вони суттєво відрізняються між собою, що є важливою перевагою з точки зору комфорту спостереження.

Програмне забезпечення пропонує три попередньо встановлені режими контрастності (сцени): Nature, Enhanced та Highlight. Перемикання між ними дозволяє адаптуватися під складні температурні умови, коли об'єкти теплового випромінювання погано контрастують з навколишнім середовищем.

Комфортний AMOLED-дисплей

Зображення виводиться на 0.39" AMOLED-дисплей роздільною здатністю 1024х768, який має комфортну фізичну площу огляду для людського ока. Частота розгортки екрана складає 50 Гц, що допоможе уникнути затримок під час стеження за рухливими тепловими об'єктами. В налаштуваннях екрана можливо змінювати параметри яскравості для темної пори доби.

Зручний цифровий зум

Особливістю тепловізорів серії TR є зручне керування цифровим збільшенням, яке здійснюється шляхом обертання тактичного барабана на корпусі. Наближати і віддаляти об'єкти можливо за долі секунди. Збільшення налаштовується у діапазоні від 1 до 4 крат. Загальне збільшення, з урахуванням оптичної кратності об'єктива та цифрового алгоритму, становить від 2.4 до 9.6 крат.

Синхронізація зі смартпристроями

Вбудований модуль Wi-Fi дозволяє підключати до тепловізора смартфон або планшет на основі операційних систем IOS/Android. Користувач має змогу: паралельно виводити зображення на декілька зовнішніх пристроїв; керувати усіма основними функціями пристрою; робити фото- та відеозапис спостережень і зберігати його на вбудованому носії або навіть передавати контент на підключені пристрої.

Продумана система живлення

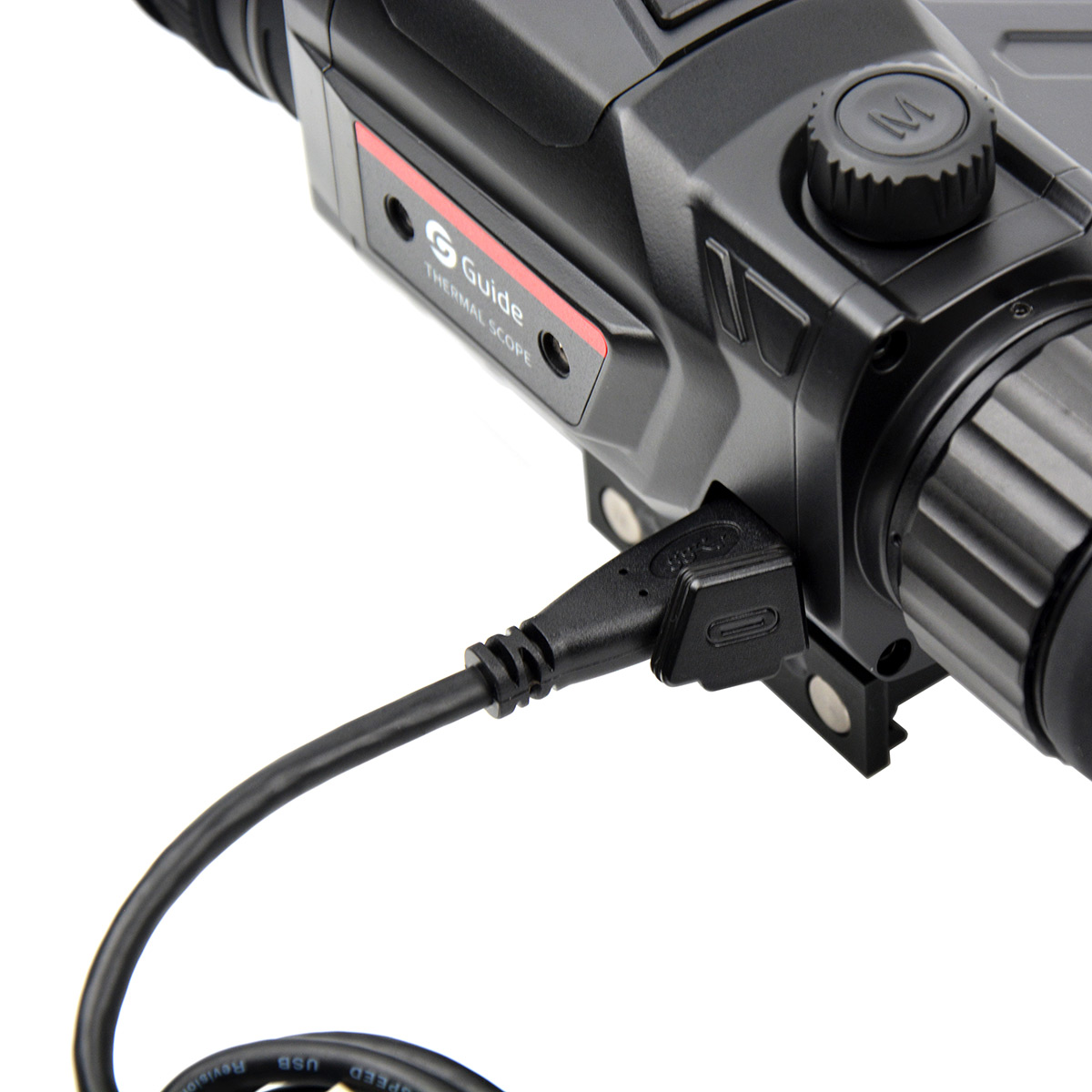

У якості основного джерела живлення використовується змінний акумулятор типу 18650, який забезпечує до 8 годин безперервної роботи. Інтерфейс USB Type-C підтримує живлення пристрою від зовнішніх акумуляторів типу УМБ. Комплектний адаптер на 5V та 2A дозволить заживити тепловізор від стандартної електромережі. У комплекті з тепловізором постачається і зарядний пристрій на два акумулятори.

Вичерпний набір прицільних сіток

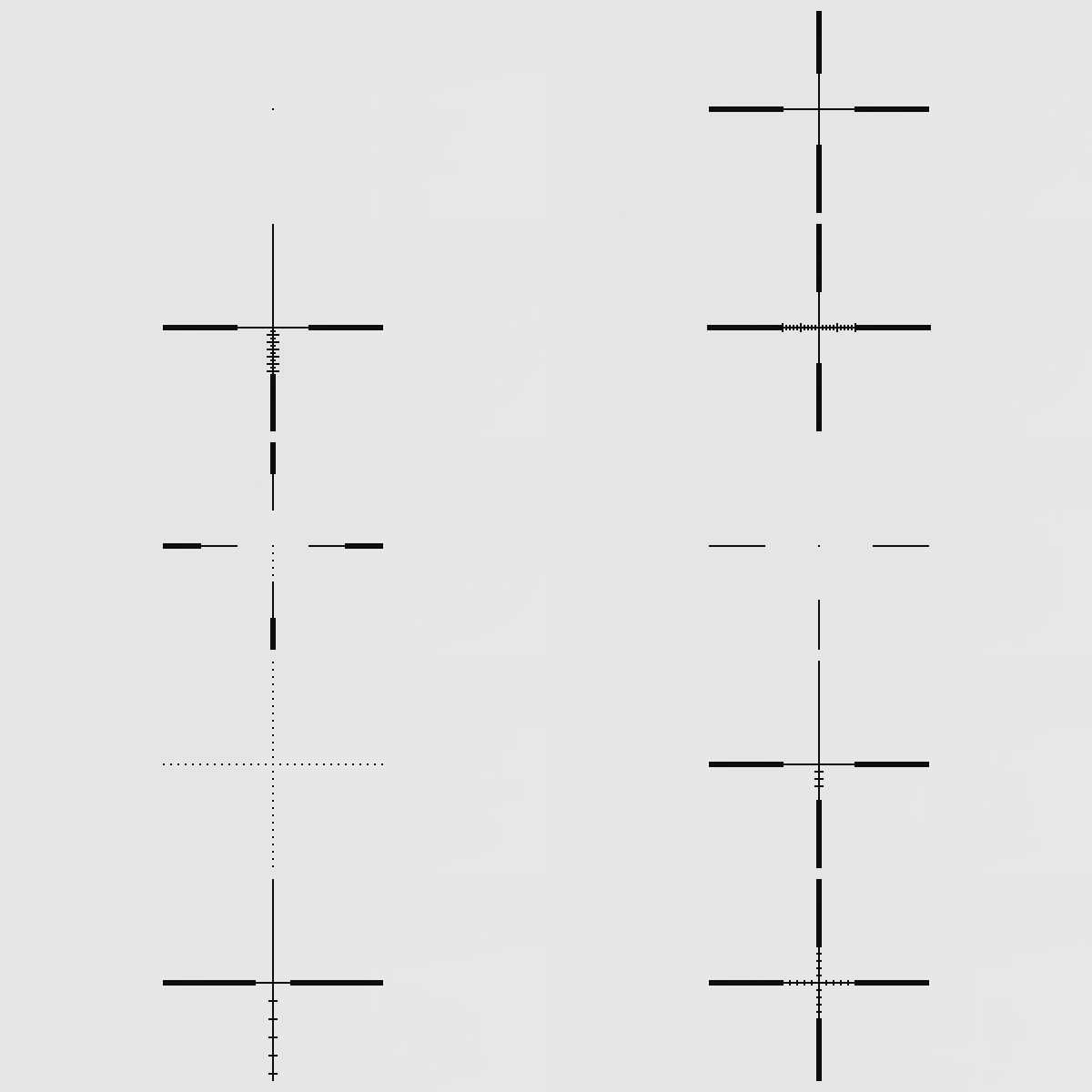

Солідний вибір із десяти прицільних сіток дозволить ефективніше підлаштуватися під різні умови під час наведення на мішень.

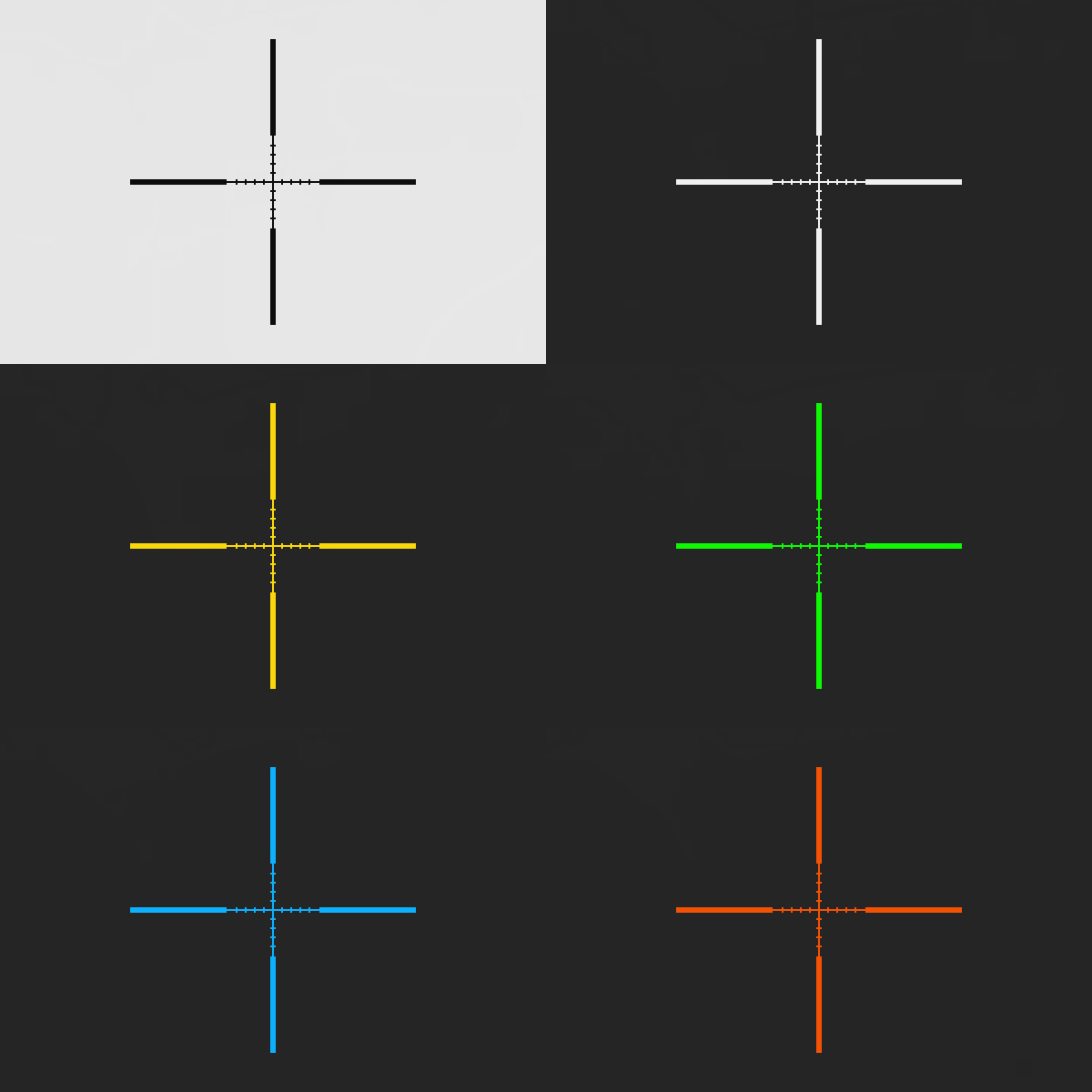

З метою досягнення найкращого контрасту з колірними палітрами, в меню передбачено зміну кольорів перехрестя: чорний, білий, жовтий, зелений, синій, червоний.

Для кожного з кольорів прицільної сітки можливо скоригувати рівень яскравості від "1" до "10".

Цифрове перехрестя масштабується разом з цифровим збільшенням, імітуючи своє розташування у першій фокальній площині (FFP). Калібрування нуля також здійснюється програмним методом, індивідуально для кожної з дистанцій: 50, 100, 200, 300 та 500 метрів. Усі внесені налаштування можливо закріпити за індивідуальним профілем, яких у тепловізорі десять.

Конструктивні особливості:

• Знімний кронштейн кріплення
• Кільце фокусування на об'єктиві

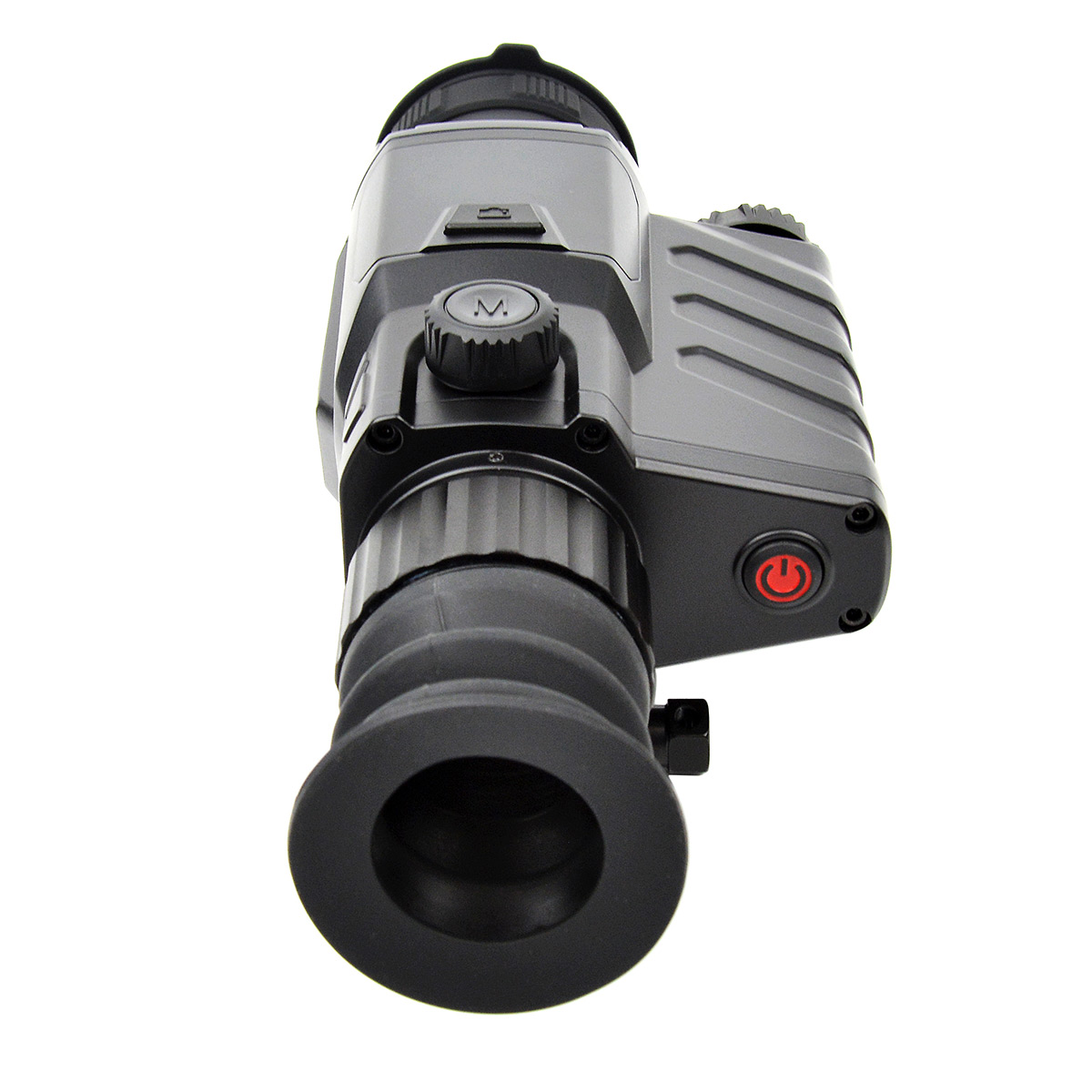

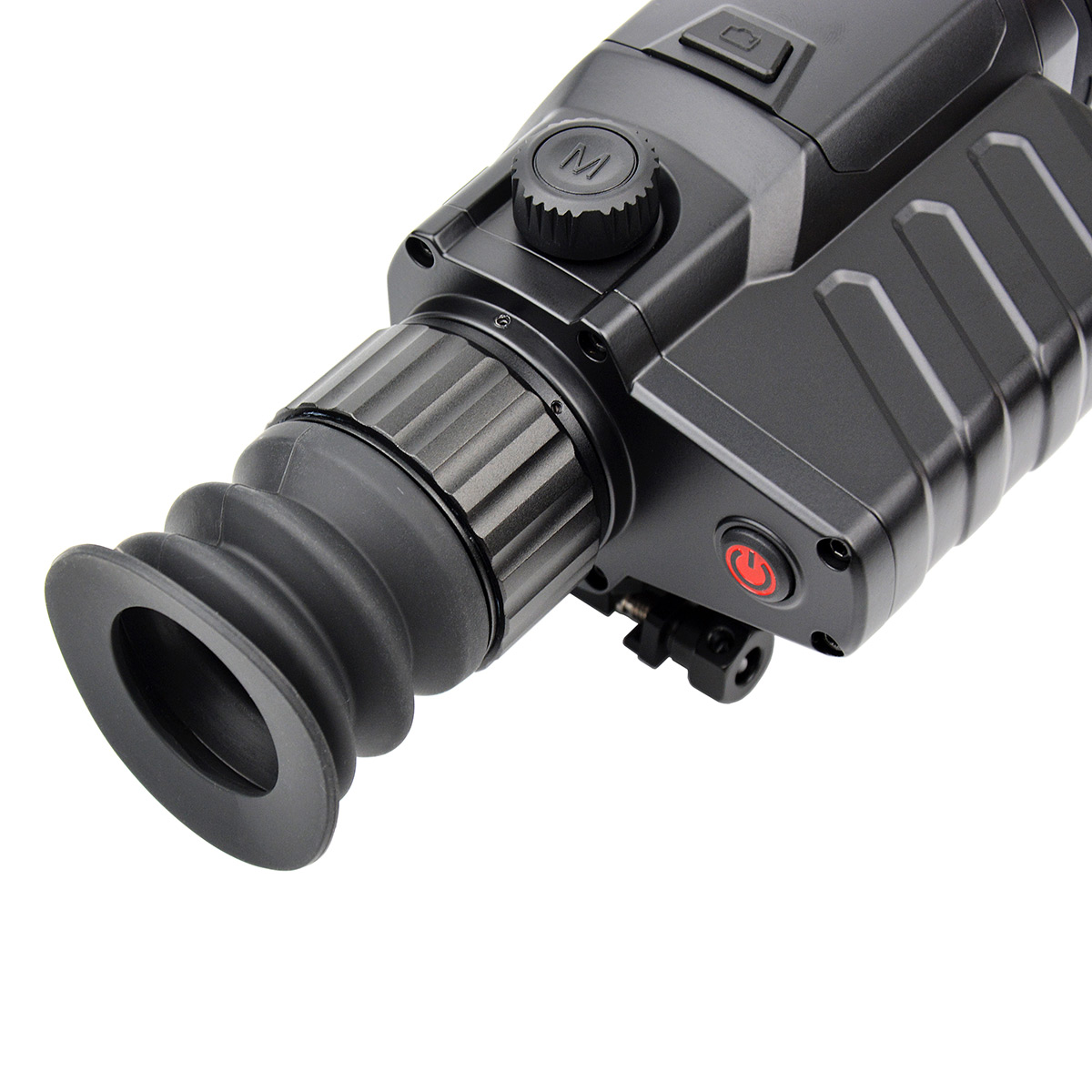

• Регулятор корекції діоптрій на окулярі від -4 до +4

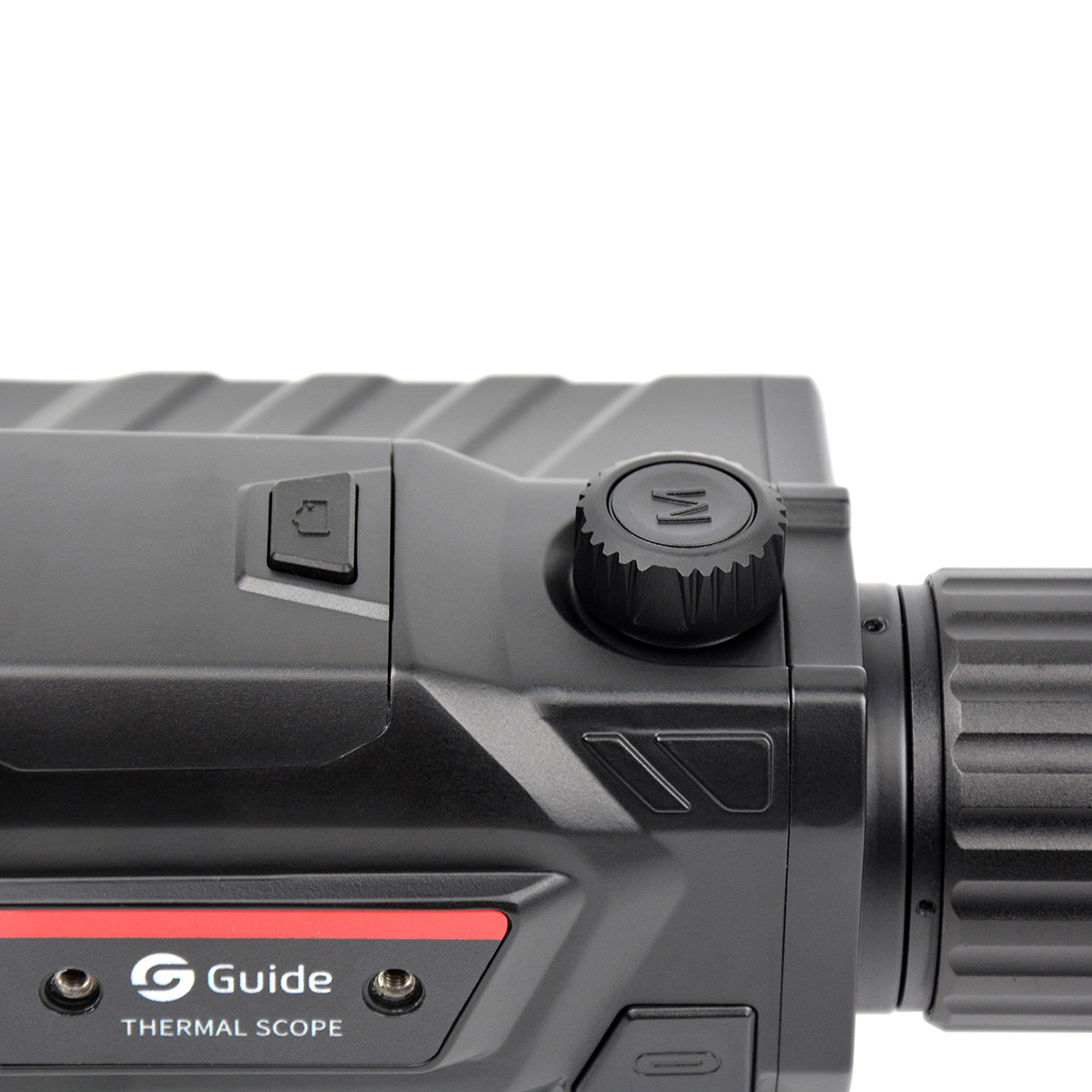

• Зручний поворотно-натискний барабан керування функціями
• Роз'єм на корпусі для додаткового обладнання

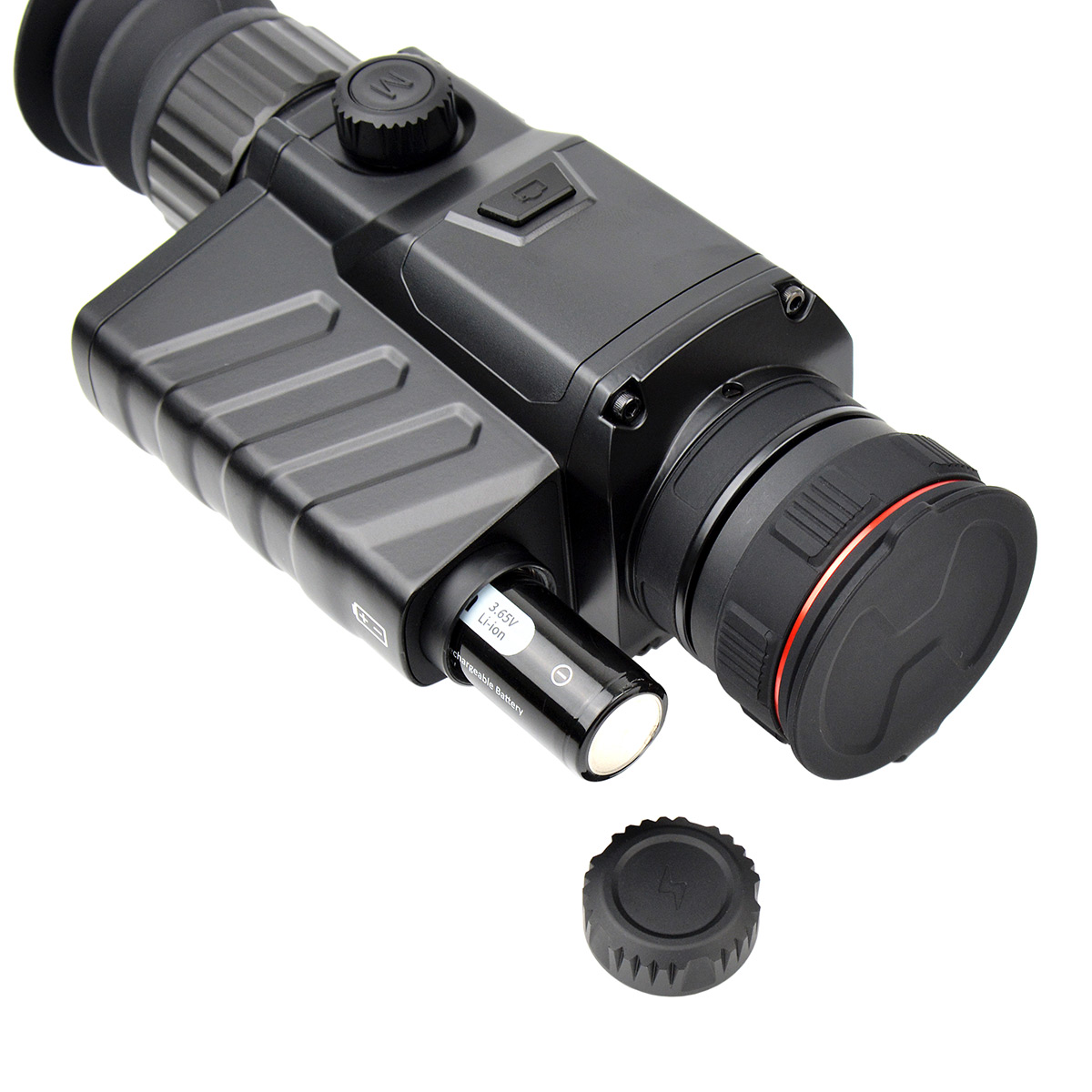

• Змінний акумулятор

Виявлення / розпізнавання:

• Автомобіль (2.3 м х 2.3 м): 1700 м / 700 м
• Людина (1.8 м х 0.5 м): 700 м / 350 м
• Олень (1.5 м х 0.5 м): 590 м / 290 м
• Кабан (0.9 м х 0.7 м): 450 м / 220 м

Технічні характеристики:

• База кріплення: Weaver/Picatinny
• Діаметр вихідної зіниці: 8 мм
• Винос вихідної зіниці: 48 мм
• Прицільна сітка: 10 видів
• Калібрування нуля: 50, 100, 200, 300, 500 м
• Сенсор: неохолоджувана VOx матриця 384 х 288 px (12 µm, 50 Гц)
• Спектральний діапазон: 8 μm-14 μm
• Температурна чутливість: ≤ 30 мк (при 25 °C)
• Об'єктив: 25 мм, F1.0
• Кутове поле зору: 10.4° x 7.9° (гор. x верт.)
• Лінійне поле зору на 100 м: 18.2 x 13.8 м
• Оптичне збільшення: 2.4x
• Цифровий зум: 1-4x
• Дисплей: 0.39" AMOLED (1024 x 768 px)
• Палітри кольорів: Black Hot, White Hot, Adjustable Red Hot, Iron Red, Blue Hot, Green Hot
• Тип живлення: акумулятор 18650 x1
• Робоча температура: від -30° до 50° C
• Час роботи: до 8 годин
• Захист: IP67
• Пікова стійкість до віддачі: 800 G (400 G черги)
• Вбудована пам'ять: 32 Гб
• Інтерфейси: Wi-fi, USB Type-C, Bluetooth

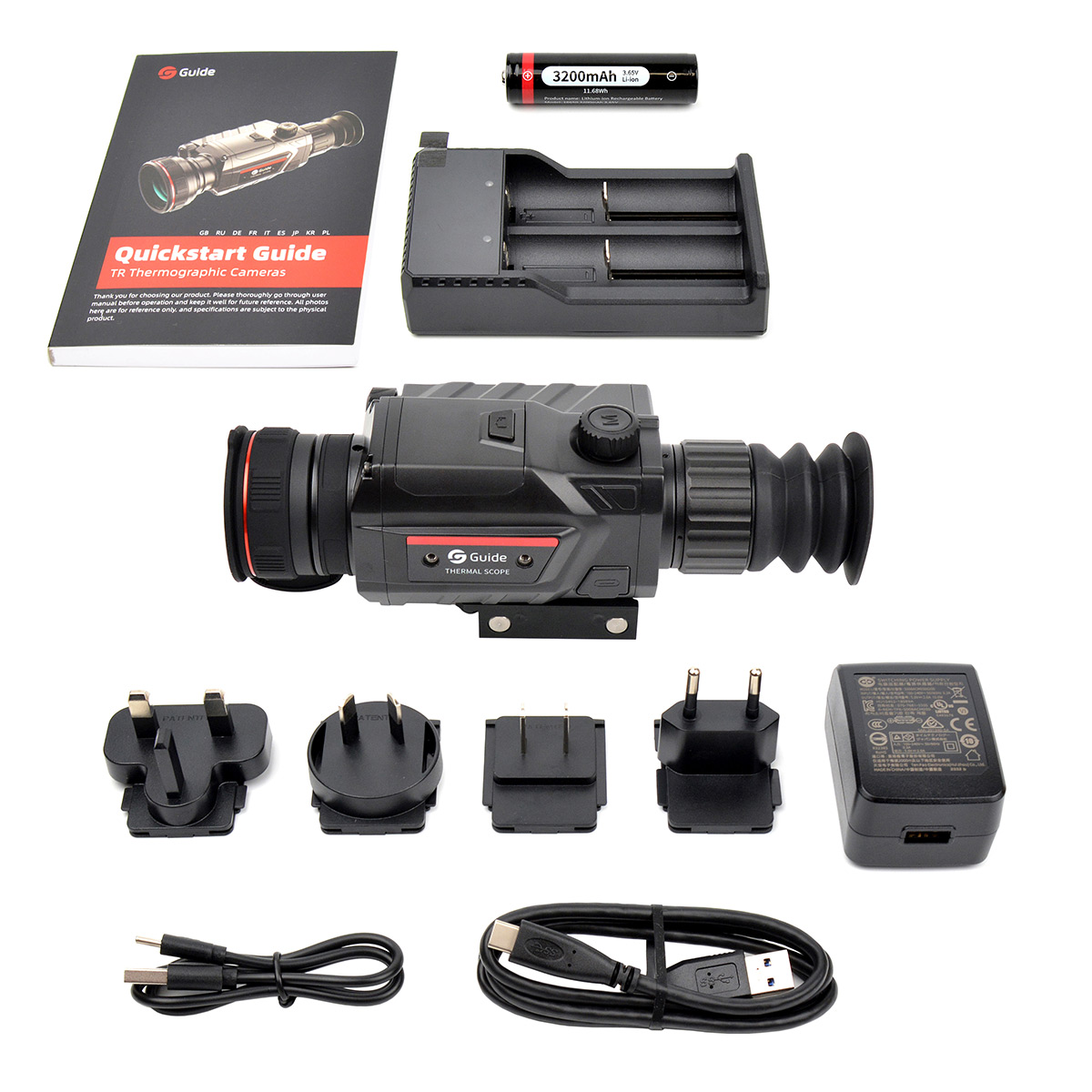

Комплектація:

• Тепловізор з кріпленням
• Акумулятор 18650, 3200mAh (1 шт.)

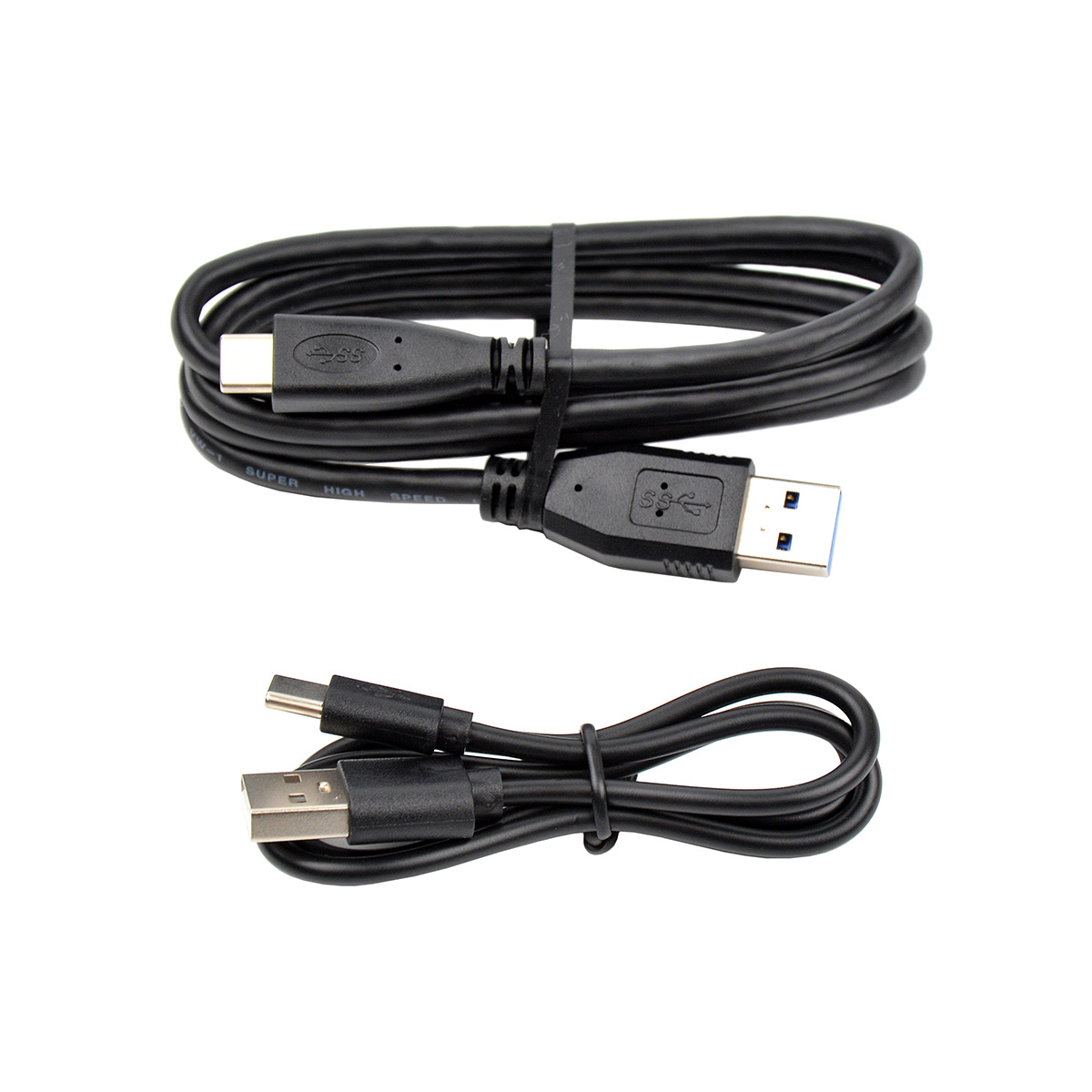

• Кабель зарядний USB Type-C
• Кабель мультимедійний USB Type-C

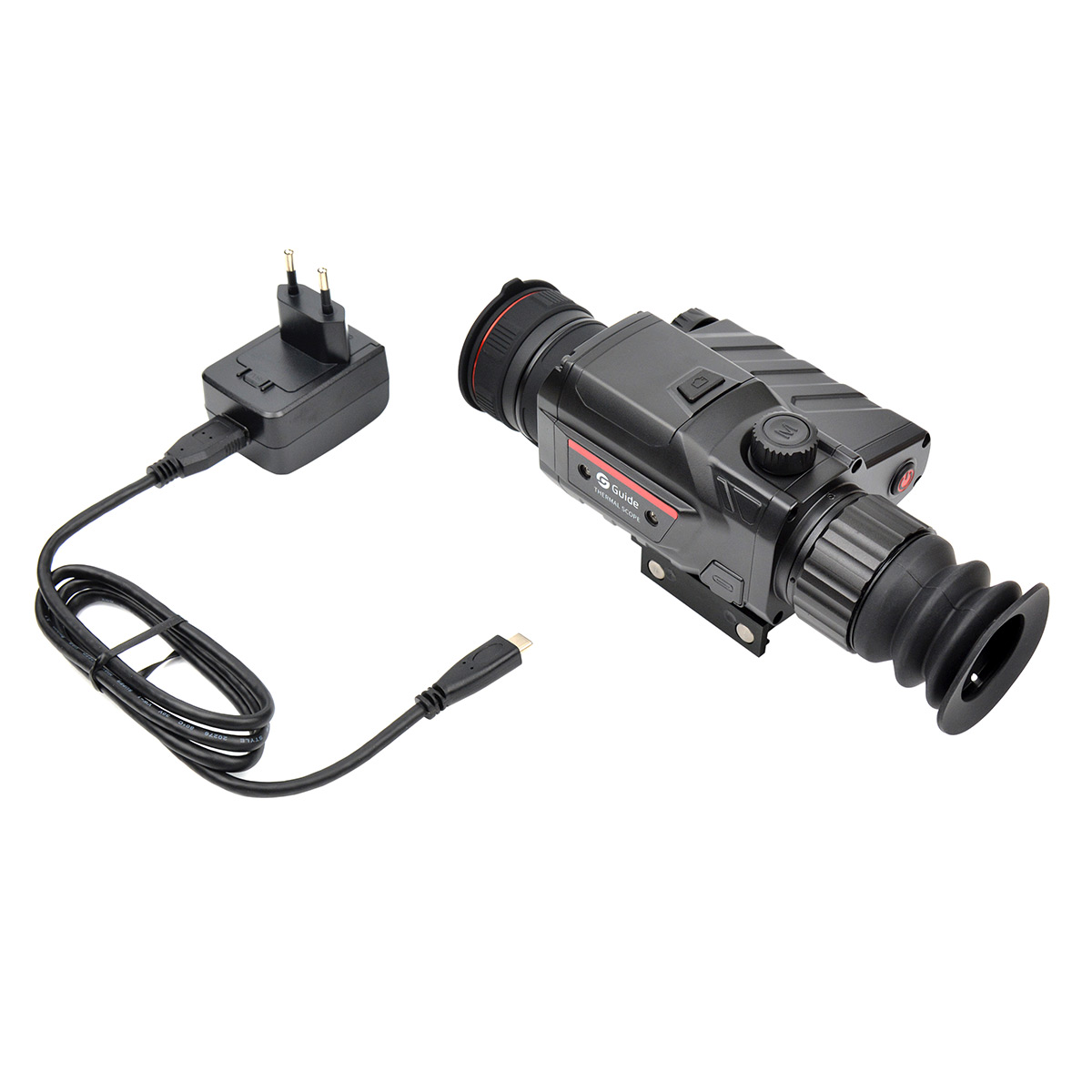

• Адаптер живлення 5V, 2A

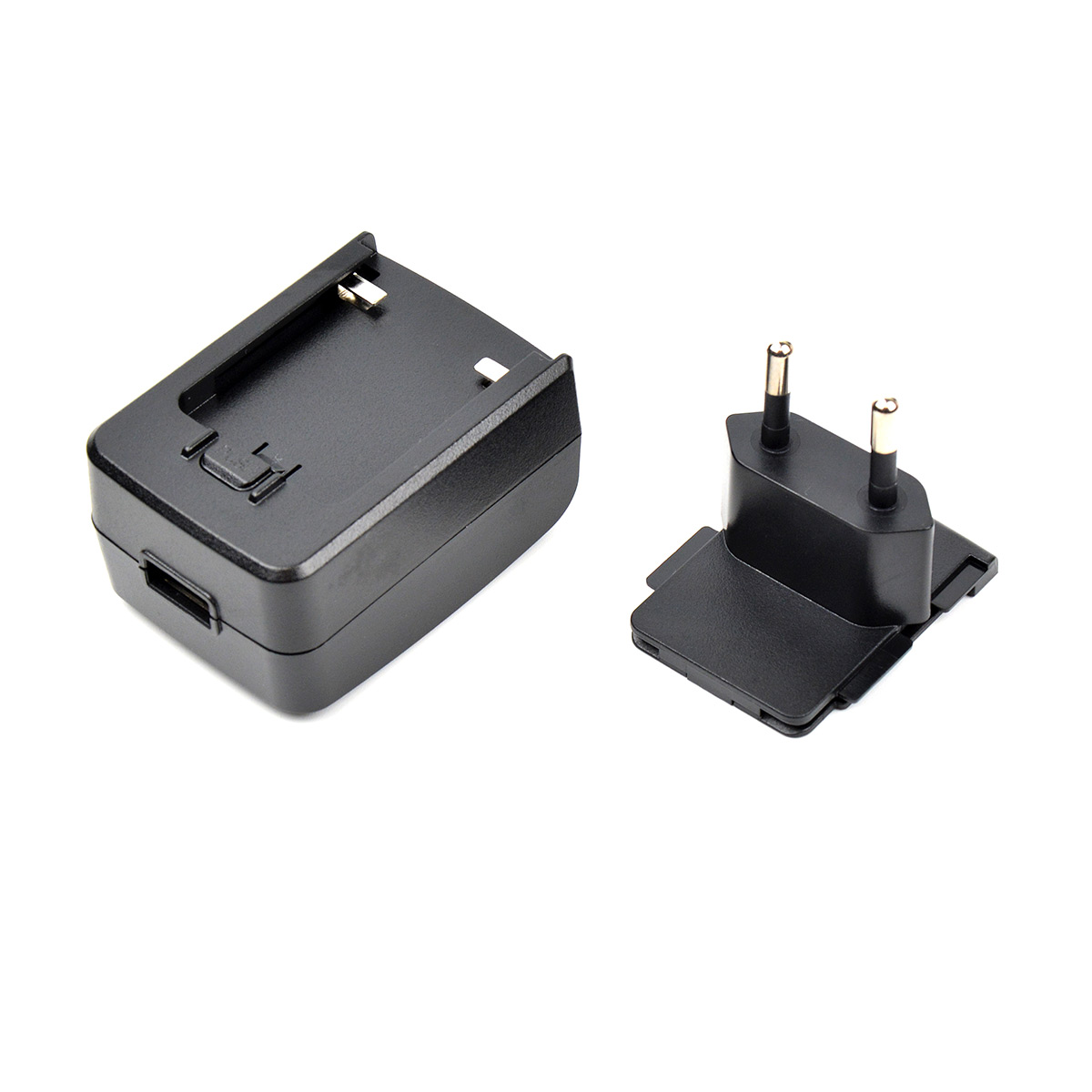

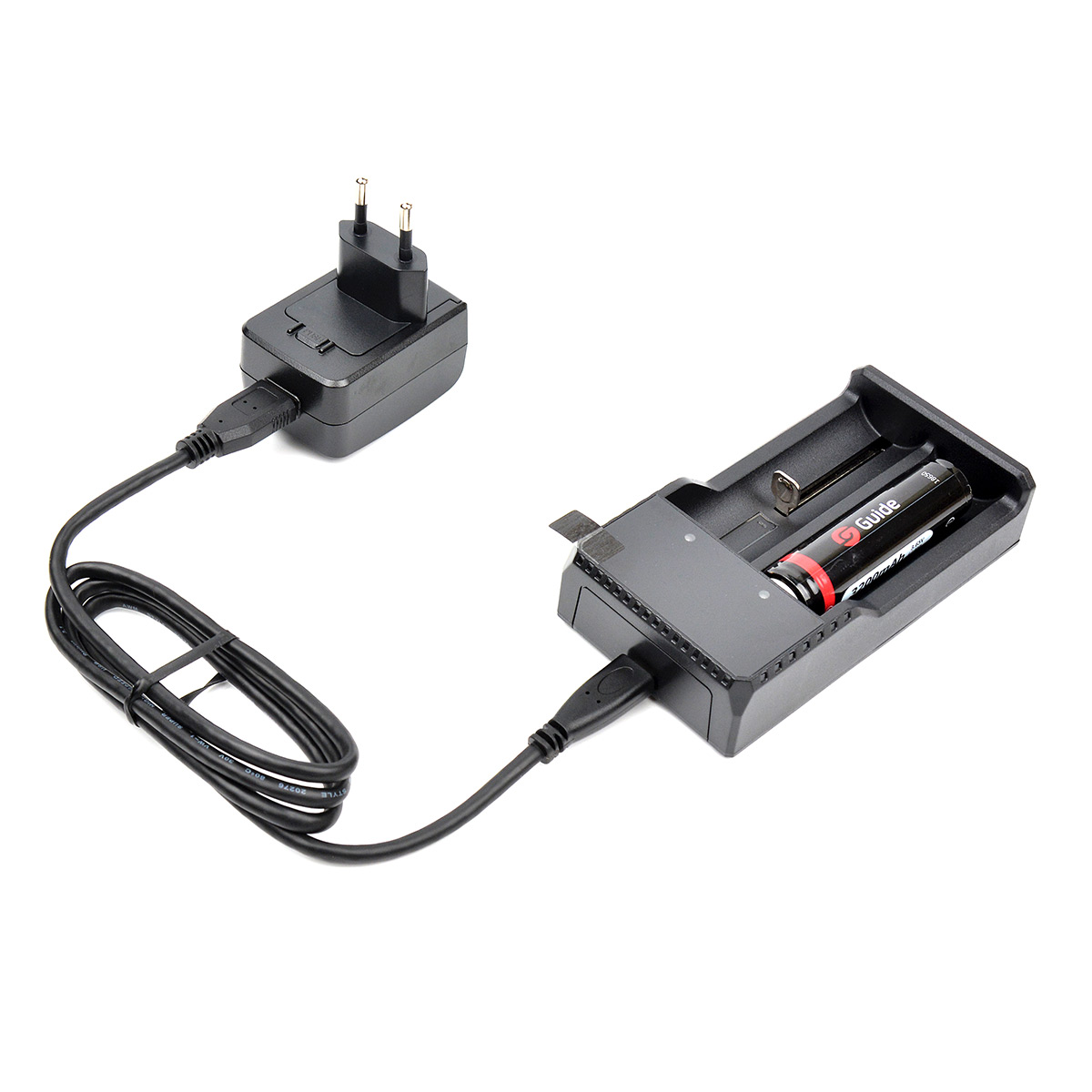

• Зарядний пристрій на 2 акумулятори

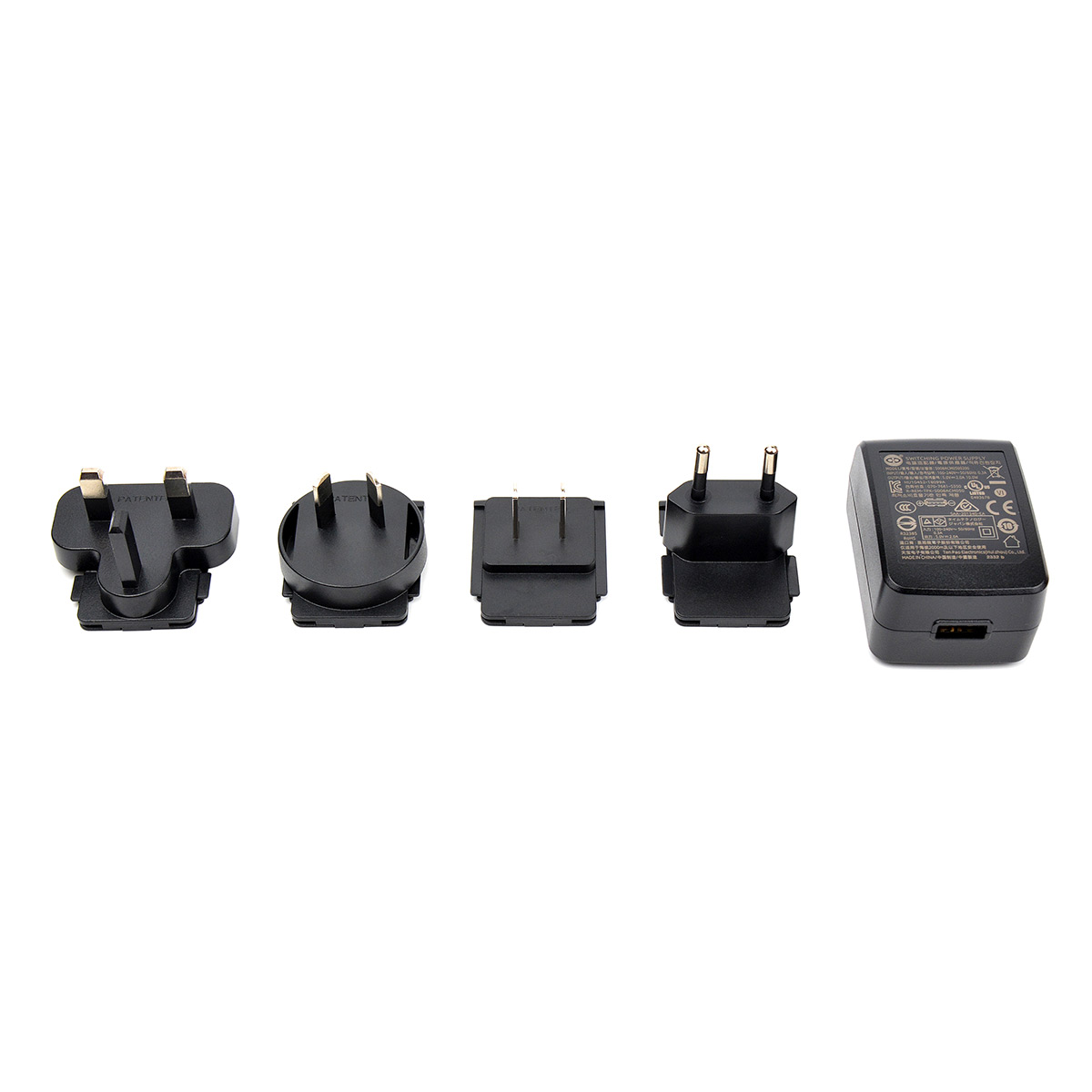

• Змінна вилка до розетки (5 типів)
• Інструкція

Габарити:

• Розміри тепловізора: 202 x 88 x 66 мм (83 мм з кріпленням)
• Вага тепловізора: 633 г (682 г з акумулятором)
• Розміри упаковки: 323 х 164 х 153 мм
• Вага упаковки: 1.8 кг
