Стереоскопічні мікроскопи (3D): принцип роботи, для чого потрібні і як вибрати

Коли мова заходить про мікроскоп, більшість із нас уявляє класичний біологічний прилад, знайомий ще зі школи. Саме той, з яким працюють із предметними скельцями і тонкими зрізами, досліджують клітини та мікроорганізми у прохідному світлі. Такий образ досить міцно закріпився, тому часто здається, ніби всі мікроскопи однакові й призначені виключно для біологічних досліджень.

Насправді це не так. Наприклад, коли потрібно розглянути не прозорий зразок, а об’ємний об’єкт — деталь, мінерал, плату, монету чи ювелірний виріб — використовують стереоскопічні мікроскопи. Саме про них і піде мова далі.

Що таке стереоскопічний мікроскоп

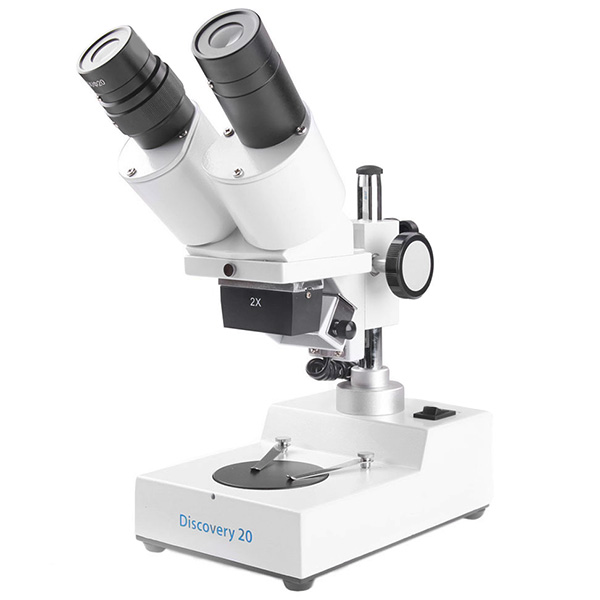

Стереоскопічний мікроскоп — це оптичний прилад, призначений для дослідження об’ємних об’єктів із відносно невеликим збільшенням. Його ключова особливість — формування просторового (3D) зображення, що дозволяє бачити рельєф поверхні.

На відміну від біологічних мікроскопів, які працюють у прохідному світлі та потребують тонких прозорих зразків, стереомікроскоп використовує переважно відбите світло. Завдяки цьому можна досліджувати непрозорі об’єкти без спеціальної підготовки.

Конструктивно більшість таких мікроскопів мають два незалежні оптичні канали (для лівого і правого ока). Кожен із них формує зображення під трохи іншим кутом, а мозок об’єднує їх у єдину об’ємну картинку. Саме це створює 3D-ефект, який неможливо отримати в класичних біологічних мікроскопах.

Завдяки великій робочій відстані та реалістичному сприйняттю зображення стереоскопічні мікроскопи широко використовуються там, де важлива не тільки деталізація, а й зручність роботи з об’єктом — наприклад, у ремонті електроніки, ювелірній справі чи лабораторній практиці.

Де використовуються стереоскопічні мікроскопи

Стереоскопічні мікроскопи використовуються в багатьох сферах, де важливо не лише побачити дрібні деталі, а й працювати з самим об’єктом. Завдяки об’ємному зображенню, великій робочій відстані та можливості досліджувати непрозорі предмети вони підходять для широкого спектра задач — від навчання до професійної діяльності.

✔Освіта

Стереоскопічні мікроскопи часто використовуються у школах, коледжах та університетах завдяки простоті роботи та комфортному сприйняттю зображення. Чудово підходять для навчальних демонстрацій, вивчення мінералів, рослин, комах та інших об’ємних об’єктів.

✔Біологія та лабораторна практика

Стереомікроскопи застосовуються для препарування, дослідження поверхні матеріалів, лабораторної діагностики та виконання точних маніпуляцій. Вони дозволяють працювати не лише з тонкими зрізами, а й із цілісними об’єктами.

✔Електроніка

Стереоскопічні мікроскопи широко використовуються для пайки, ремонту та діагностики друкованих плат, мікросхем і дрібних електронних компонентів. Об’ємне зображення значно спрощує роботу з мініатюрними деталями.

✔Промисловість

Стереоскопічні мікроскопи застосовуються у промисловості для контролю якості продукції, аналізу поверхні матеріалів і пошуку дрібних дефектів. Вони допомагають виявляти мікротріщини, подряпини, нерівності та інші пошкодження під час виробництва й технічного контролю деталей.

✔Ювелірна та годинникова справа

Стереоскопічні мікроскопи часто використовуються в ювелірній справі та годинниковому ремеслі. Вони допомагають працювати з дрібними механізмами, камінням, гравіюванням і декоративними елементами, забезпечуючи високу точність під час ремонту та оцінки виробів.

✔Хобі та колекціонування

Стереомікроскопи популярні серед моделістів, нумізматів, ентомологів, колекціонерів і реставраторів. Вони дозволяють детально розглядати текстуру, маркування, дефекти та інші особливості предметів.

Основні характеристики стереоскопічних мікроскопів

Від основних характеристик залежать якість зображення, зручність роботи та сфера застосування стереоскопічного мікроскопа.

Збільшення

Стереоскопічні мікроскопи зазвичай мають менше збільшення, ніж біологічні. Найчастіше воно знаходиться в межах від 5x до 80x, хоча існують і моделі з більшими значеннями.

Невелике збільшення компенсується можливістю бачити об’ємне зображення, працювати з цілісними об’єктами та мати велику робочу відстань. Для задач, які виконує стереомікроскоп, надто великі збільшення зазвичай не потрібні.

Робоча відстань

Робоча відстань — це простір між об’єктивом мікроскопа та об’єктом дослідження. Чим вона більша, тим більший об’єкт поміститься під мікроскопом і тим зручніше працювати з інструментами під мікроскопом.

Саме велика робоча відстань робить стереомікроскопи особливо популярними в сферах, де потрібно працювати з об’ємними предметами і виконувати точні маніпуляції руками.

Поле зору

Поле зору визначає, яку ділянку об’єкта можна побачити одночасно. За меншого збільшення поле зору стає ширшим, а за більшого — звужується.

Оскільки збільшення в стереоскопічних мікроскопах зазвичай невелике, поле зору залишається досить широким. Це робить роботу комфортнішою, особливо під час дослідження великих об’єктів.

Тип підсвітки

Для стереоскопічних мікроскопів особливо важливою є верхня підсвітка, оскільки саме вона допомагає досліджувати непрозорі об’єкти — плати, монети, мінерали, ювелірні вироби та інші об’ємні предмети.

У багатьох моделях також присутня нижня підсвітка, яка використовується для роботи з напівпрозорими або тонкими зразками. Комбіноване підсвічування робить мікроскоп універсальнішим і розширює сферу його застосування.

Тип насадки: монокулярна, бінокулярна, тринокулярна

Монокулярні моделі мають один окуляр і зазвичай використовуються для простих завдань або навчання. Вони компактніші та доступніші за ціною, однак не забезпечують такого комфортного об’ємного сприйняття зображення, як бінокулярні моделі.

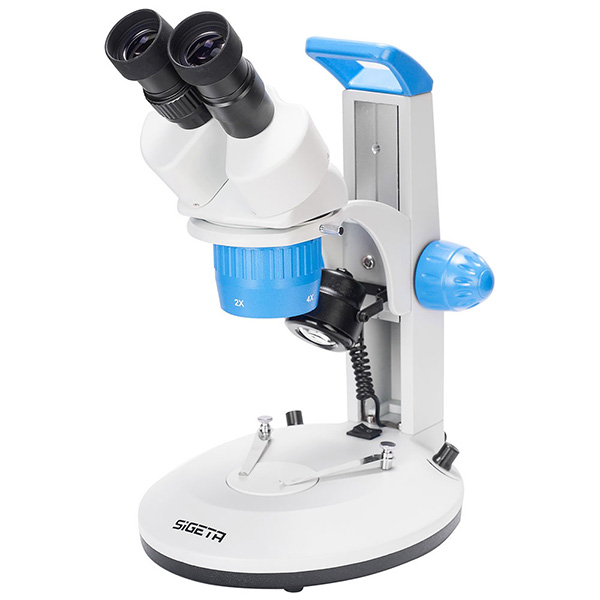

Більшість стереоскопічних мікроскопів мають бінокулярну насадку з двома окулярами, що дозволяє комфортно працювати протягом тривалого часу та краще сприймати об’єм об’єкта.

Тринокулярні моделі додатково оснащуються окремим каналом для встановлення камери. Це дозволяє виводити зображення на монітор, робити фото та записувати відео без втрати зручності спостереження.

Фіксоване збільшення чи зум

Стереомікроскопи можуть мати фіксоване або змінне збільшення (зум).

Фіксоване збільшення простіше конструктивно та зазвичай дешевше. Зум-система дозволяє плавно змінювати масштаб без заміни об’єктивів, що значно зручніше в роботі та забезпечує більшу гнучкість під час дослідження об’єктів.

Як виглядають об’єкти під стереоскопічним мікроскопом

Під стереомікроскопом навіть звичайні предмети відкривають безліч дрібних деталей, непомітних неозброєним оком. Можна побачити їхню текстуру, рельєф і найдрібніші елементи у збільшеному об’ємному вигляді.

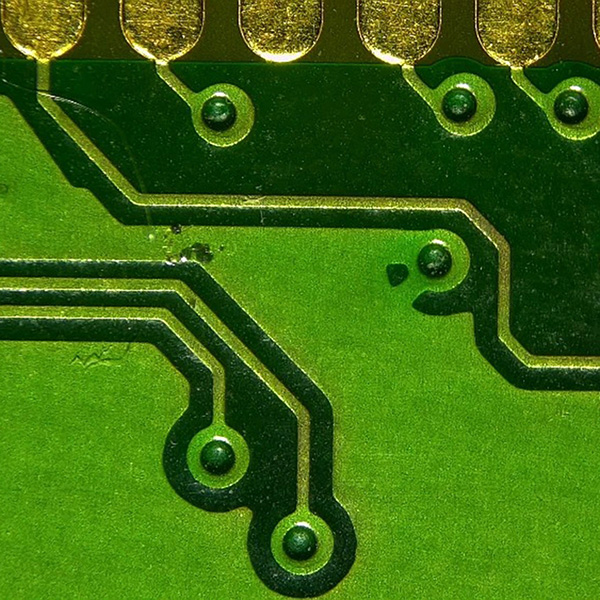

Нижче наведено приклади того, як виглядають різні об’єкти та матеріали під стереоскопічним мікроскопом.

Переваги та недоліки стереоскопічних мікроскопів

Як і будь-який прилад, стереоскопічні мікроскопи мають свої сильні та слабкі сторони. Розуміння цих особливостей допомагає краще оцінити, чи підходить такий тип мікроскопа для конкретних задач.

Переваги

+Об’ємне 3D зображення

Однією з головних переваг стереоскопічних мікроскопів є можливість отримувати об’ємне (3D) зображення. Це дозволяє не просто бачити деталі поверхні, а й сприймати глибину та рельєф об’єкта, що особливо важливо під час роботи з об’ємними предметами.

+Велика робоча відстань

Стереоскопічні мікроскопи зазвичай мають велику робочу відстань, що дозволяє комфортно працювати з великими або нестандартними об’єктами, а також виконувати точні маніпуляції під мікроскопом. Це робить такі моделі особливо зручними у ремонті, ювелірній справі та інших роботах, де важлива точність.

+Робота з непрозорими об’єктами

Стереомікроскопи дозволяють досліджувати непрозорі предмети без спеціальної підготовки. Вони широко використовуються для роботи з електронними платами, мінералами, монетами, механізмами та іншими об’ємними об’єктами.

Недоліки

–Невелике збільшення

Основним обмеженням стереоскопічних мікроскопів є відносно невелике збільшення порівняно з біологічними моделями. Це означає, що вони не призначені для роботи з наддрібними структурами на рівні клітин чи бактерій.

–Обмежена робота з прозорими об’єктами

У базовій конфігурації зі звичайною верхньою підсвіткою стереомікроскопи не призначені для роботи з прозорими зразками. Однак за наявності нижньої підсвітки їх можна використовувати і для дослідження напівпрозорих об’єктів.

Як вибрати стереоскопічний мікроскоп

➜Визначте, для яких задач потрібен мікроскоп

На першому етапі важливо зрозуміти, для чого саме буде використовуватися стереомікроскоп. Для навчання, колекціонування чи простих спостережень підійдуть базові моделі, тоді як для пайки, ремонту електроніки або ювелірної справи важливими стають комфорт роботи, якість оптики та велика робоча відстань.

➜Не варто гнатися за максимальним збільшенням

На відміну від біологічних моделей, у стереоскопічних мікроскопах велике збільшення потрібне рідко. У більшості випадків набагато важливішими є широке поле зору, комфортне об’ємне зображення та можливість працювати з об’єктом під мікроскопом.

Для простих спостережень, навчання, колекціонування чи роботи з великими об’єктами часто достатньо збільшення до 20x. Більші значення можуть знадобитися під час ремонту електроніки, ювелірних робіт, промислового контролю або дослідження дрібних деталей.

➜Звертайте увагу на конструкцію та оснащення

Під час вибору варто враховувати тип насадки й штатива, систему підсвітки та робочу відстань. Наприклад, для тривалої роботи комфортнішими будуть бінокулярні моделі, а для фото- і відеофіксації — тринокулярні.

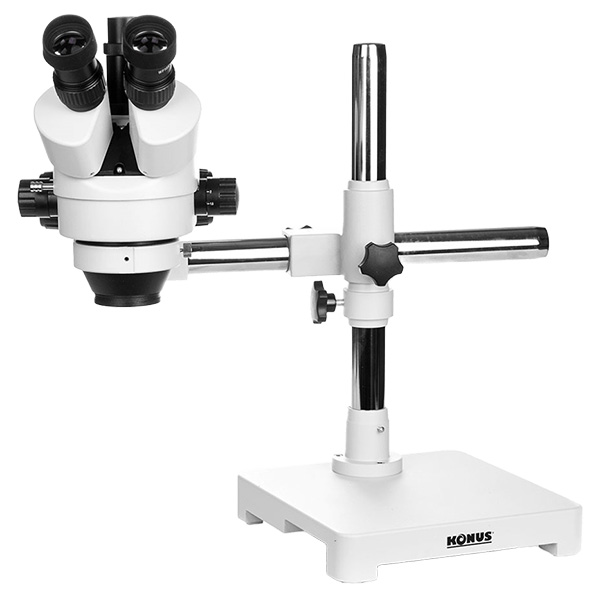

Моделі зі штативом-штангою або L-штативом дозволяють переміщувати голову мікроскопа по вертикалі та обертати її навколо штатива на 360°, що забезпечує більшу свободу позиціонування та зручність роботи з великими або нестандартними об’єктами.

Для роботи з різними типами зразків краще підійде комбінована підсвітка.

Чим більша робоча відстань, тим зручніше працювати з інструментами під мікроскопом і досліджувати великі або складні за формою об’єкти.

➜Визначтеся із типом збільшення

Якщо під час роботи потрібно часто змінювати масштаб — наприклад, переходити від загального огляду до детального вивчення дрібних елементів — варто звернути увагу на моделі зі змінним збільшенням (зумом). Це особливо зручно під час ремонту електроніки, роботи з ювелірними виробами, промислового контролю або дослідження складних об’єктів.

Моделі з фіксованим збільшенням простіші конструктивно та зазвичай доступніші за ціною. Вони добре підходять для навчання, хобі та базових задач, де не потрібно часто змінювати масштаб.

Правильно підібраний стереоскопічний мікроскоп стане ефективним інструментом як для професійної діяльності та виконання точних задач, так і для навчання, хобі чи колекціонування!
