Оптична система мікроскопа: окуляри й об’єктиви та їхня взаємодія

Мікроскопи вже давно використовуються не лише в лабораторіях і наукових центрах. Сьогодні їх застосовують у навчанні, професійній діяльності, ремонті електроніки, ювелірній справі, а також як інструмент для хобі та знайомства з мікросвітом.

Якість зображення, яке бачить користувач, значною мірою залежить від двох ключових елементів оптичної системи — окуляра та об'єктива. Саме вони формують зображення досліджуваного об'єкта та впливають на його деталізацію й рівень збільшення, працюючи в тісній взаємодії між собою. Про них далі й поговоримо.

Що таке окуляр і об'єктив мікроскопа

Окуляр і об'єктив — це основні оптичні елементи мікроскопа, які безпосередньо беруть участь у формуванні збільшеного зображення об’єкта. Саме завдяки їхній взаємодії користувач отримує чітку та деталізовану картинку.

Окуляр — це частина мікроскопа, через яку спостерігає користувач. Він додатково збільшує зображення, сформоване об'єктивом, і дозволяє зручно його розглядати. Окуляр розташований у верхній частині оптичного тубуса та має певну кратність збільшення. Залежно від конструкції мікроскопа, він може бути один (у монокулярних моделях) або два (у бінокулярних і тринокулярних).

Об'єктив — це основний оптичний елемент, який знаходиться найближче до досліджуваного об’єкта. Саме він формує первинне збільшене зображення, від якого залежить якість, різкість і рівень деталізації. Мікроскопи можуть комплектуватися кількома об'єктивами різної кратності, що дозволяє змінювати ступінь збільшення залежно від завдань спостереження.

Як окуляр і об'єктив працюють разом

Окуляр і об'єктив мікроскопа працюють як єдина оптична система, яка забезпечує формування та подальше сприйняття збільшеного зображення досліджуваного об’єкта. Їхня взаємодія є основою роботи будь-якого світлового мікроскопа.

Спочатку світло, яке проходить через об’єкт або відбивається від нього, потрапляє в об'єктив. Саме об’єктив є головним елементом формування зображення: він створює первинне збільшене зображення об’єкта, яке є основою для подальшого спостереження. Від кратності та оптичних характеристик об'єктива залежить рівень деталізації, різкість і контрастність зображення.

Далі сформоване об’єктивом зображення потрапляє в окуляр. Окуляр виконує функцію додаткового збільшення: він не змінює структуру зображення, а лише збільшує його для зручного сприйняття людським оком. Таким чином користувач отримує фінальне візуальне зображення, з яким можна працювати.

Загальне збільшення мікроскопа визначається як добуток збільшення об'єктива та окуляра: Загальне збільшення = збільшення об'єктива x збільшення окуляра

Наприклад, якщо використовується об'єктив 10x і окуляр 10x, то загальне збільшення становитиме 100x. Якщо ж об’єктив 40x, а окуляр 20x, то загальне збільшення складе 800x.

Які бувають окуляри мікроскопа

Окуляри мікроскопа відрізняються за низкою характеристик, які впливають на якість зображення та зручність роботи. Залежно від конструкції мікроскоп може бути оснащений одним окуляром (монокулярні моделі) або двома для спостереження обома очима (бінокулярні та тринокулярні моделі).

✔Кратність

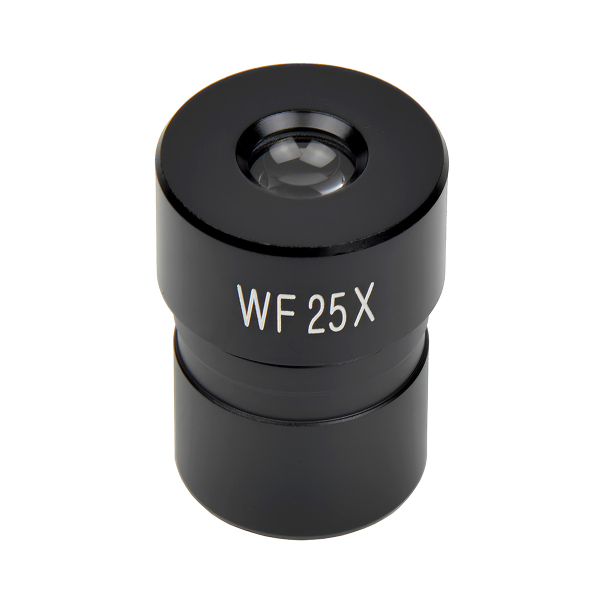

Однією з ключових характеристик є кратність окуляра. Вона визначає ступінь додаткового збільшення зображення, сформованого об’єктивом, і безпосередньо впливає на загальне збільшення мікроскопа. Найчастіше зустрічаються окуляри з кратністю від 5x до 25x, при цьому найпоширенішим варіантом є 10x.

✔Поле зору

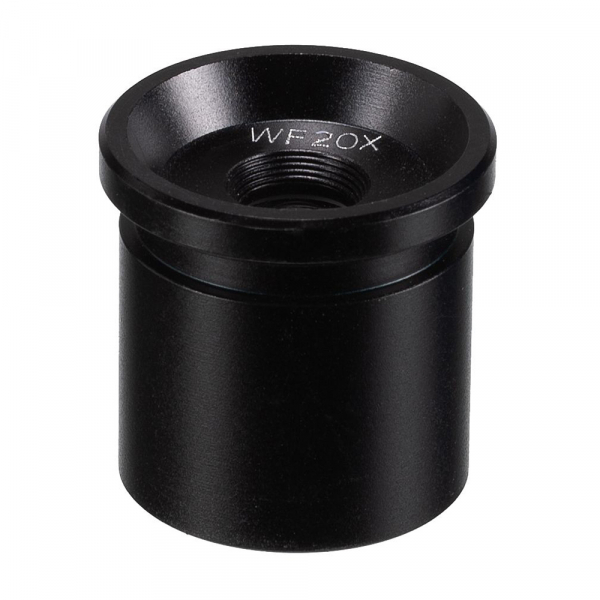

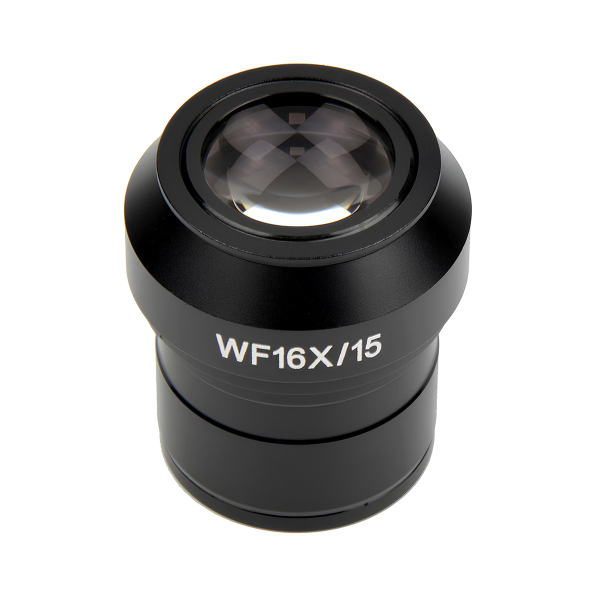

Ще однією важливою характеристикою є поле зору. Окуляри можуть бути стандартними або з розширеним полем зору (Wide Field, WF), які також називають ширококутними або широкопольними. Окуляри з широким полем зору дозволяють охоплювати більшу ділянку об’єкта під час дослідження, що підвищує зручність роботи та зменшує необхідність постійного переміщення зразка.

✔Оптична корекція

Окуляри також відрізняються за рівнем оптичної корекції. Найпоширенішими є ахроматичні окуляри, які компенсують хроматичні аберації та забезпечують базовий рівень корекції зображення. Більш складними є планахроматичні окуляри, які забезпечують вищий рівень виправлення хроматичних спотворень, покращену різкість по всьому полю зору та більш точну передачу деталей.

✔Посадковий діаметр

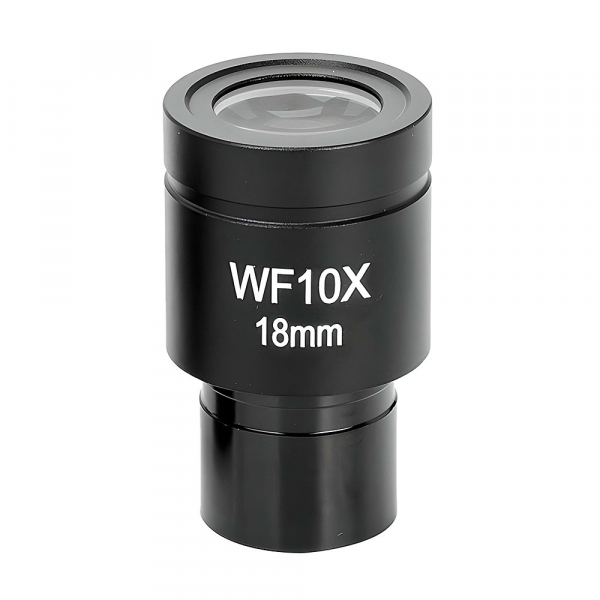

Окуляри мають різні посадкові діаметри, що визначають їх сумісність із мікроскопом. Найпоширенішим стандартом для біологічних мікроскопів є 23.2 мм. Для стереоскопічних мікроскопів частіше використовуються більші діаметри — 30 мм або 30.5 мм.

✔Додаткові особливості

Окрім основних характеристик, деякі окуляри можуть відрізнятися унікальними конструктивними та функціональними особливостями, які підвищують комфорт спостереження, точність вимірювань і якість зображення.

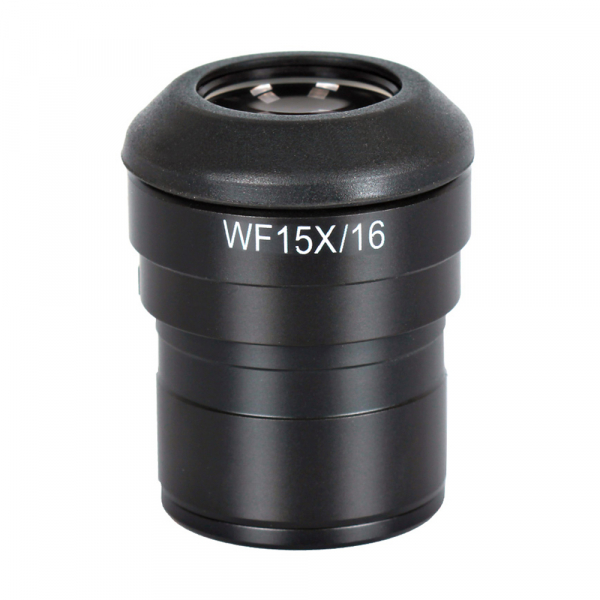

Серед них — наявність наочників, які захищають від стороннього світла та забезпечують комфорт під час спостереження. Існують різні типи наочників, зокрема складані (fold-down) стаціонарні та знімні.

Також важливим елементом є просвітлююче покриття лінз, яке зменшує відблиски, покращує світлопропускання та підвищує контрастність зображення.

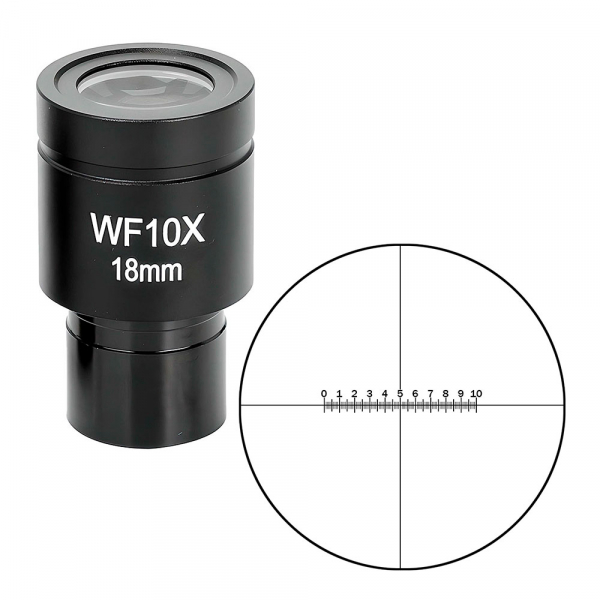

Деякі окуляри оснащуються спеціальною шкалою для проведення мікрометричних вимірювань та калібрування.

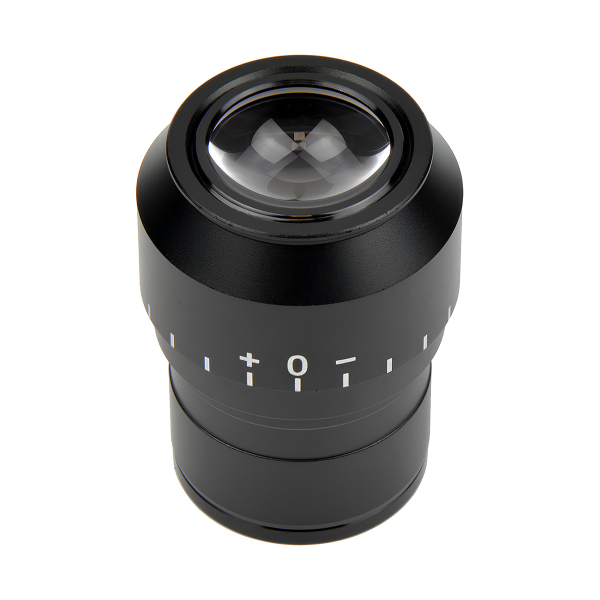

У бінокулярних мікроскопах можуть використовуються окуляри з діоптрійною корекцією, яка дозволяє індивідуально налаштувати різкість для кожного ока та компенсувати відмінності в зорі користувача.

Які бувають об'єктиви мікроскопа

Об'єктиви мікроскопа також відрізняються за низкою характеристик. У біологічних мікроскопах зазвичай використовується набір із трьох-чотирьох змінних об'єктивів, встановлених у револьверній головці, поворот якої дозволяє швидко змінювати збільшення під час роботи. У стереоскопічних мікроскопах об'єктиви не встановлюються у револьверній головці. Зміна збільшення відбувається за рахунок перемикання оптичних режимів об’єктива або використання змінних об’єктивів із різною кратністю. Наведена нижче класифікація насамперед стосується об'єктивів біологічних мікроскопів, хоча багато характеристик є актуальними і для стереоскопічних моделей.

✔Кратність

Однією з найважливіших характеристик об'єктива є його кратність. Саме об'єктив формує основну частину збільшення мікроскопа та визначає рівень деталізації зображення. У біологічних мікроскопах найчастіше використовуються об'єктиви з кратністю 4x, 10x, 20x, 40x, 60x та 100x, тоді як у стереоскопічних зазвичай застосовуються значно менші значення — 1x, 2x, 4x, а також об’єктиви зі змінною кратністю.

✔Числова апертура

Числова апертура (NA, Numerical Aperture) — одна з найважливіших характеристик об'єктива, яка визначає його здатність збирати світло та передавати дрібні деталі об'єкта. Саме від числової апертури значною мірою залежить роздільна здатність мікроскопа, тобто здатність розрізняти дуже близько розташовані деталі. Загалом чим вища числова апертура, тим більше світла потрапляє в об'єктив і тим вищою буде деталізація зображення.

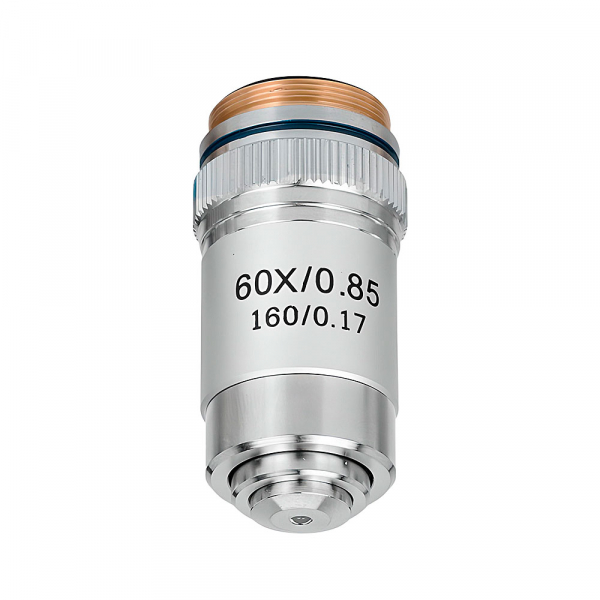

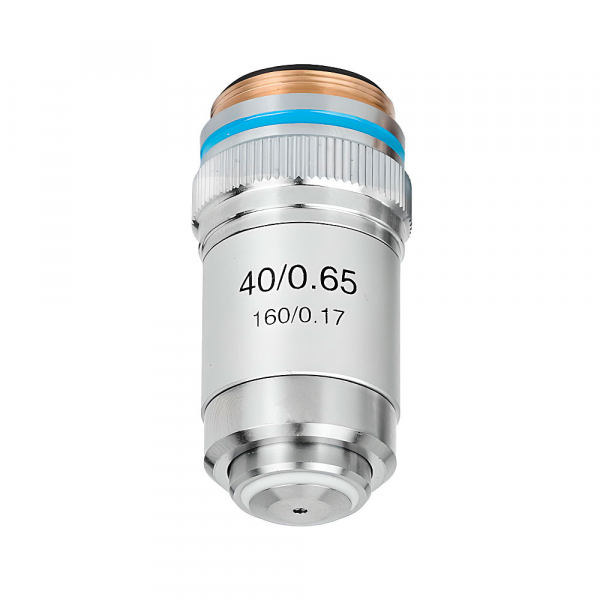

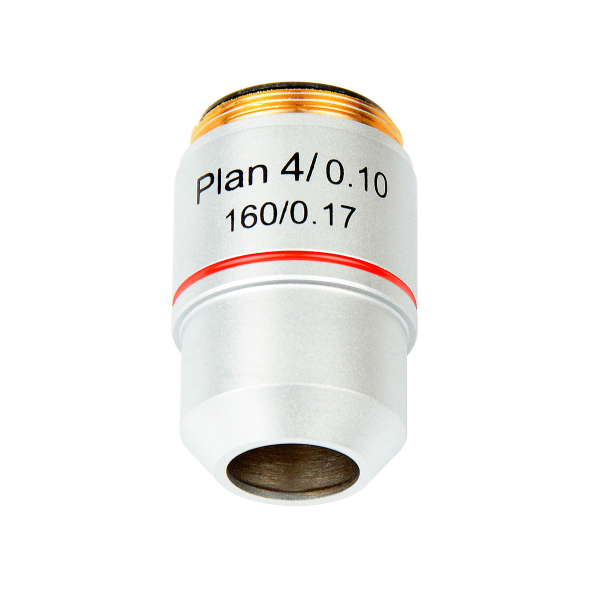

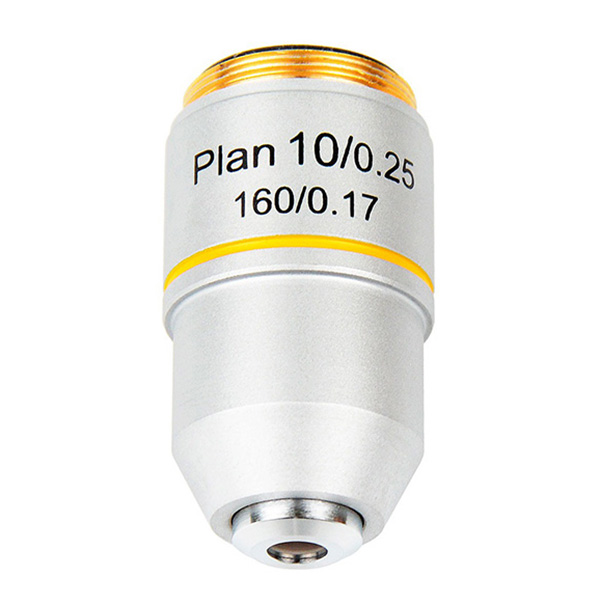

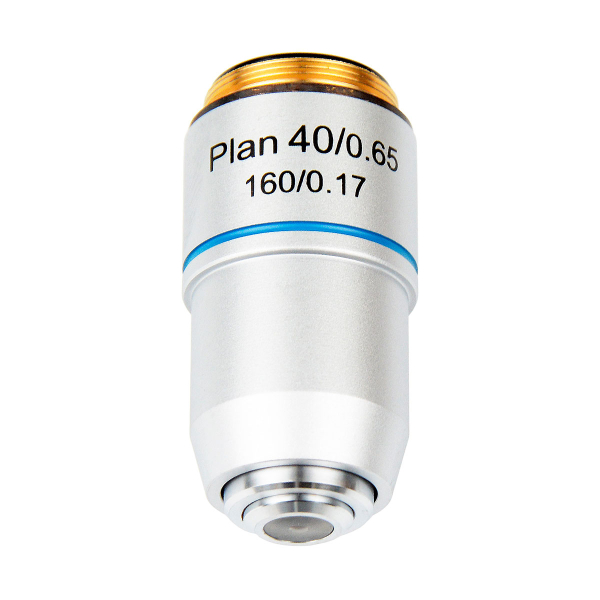

Значення числової апертури зазвичай наноситься на корпус об'єктива поруч із його кратністю. Для об'єктивів невеликої кратності вона зазвичай становить близько 0.10–0.25, тоді як у високократних об'єктивів може досягати 0.85-1.25.

✔Оптична корекція

Об'єктиви також відрізняються за рівнем оптичної корекції. Найпростішими є ахроматичні об'єктиви, які коригують основні хроматичні аберації й забезпечують базову якість зображення. Найвища різкість при цьому зазвичай досягається в центральній частині поля зору, тоді як по краях зображення можуть спостерігатися певні спотворення або зниження чіткості. Саме ці об'єктиви є найпоширенішими та використовуються в більшості навчальних і аматорських мікроскопів.

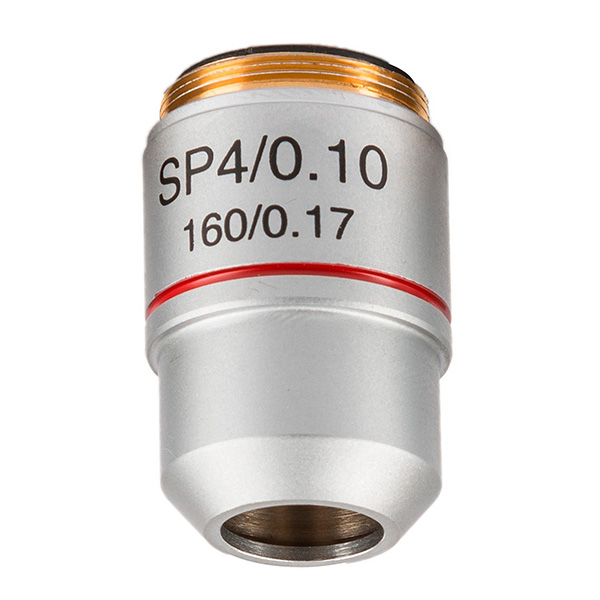

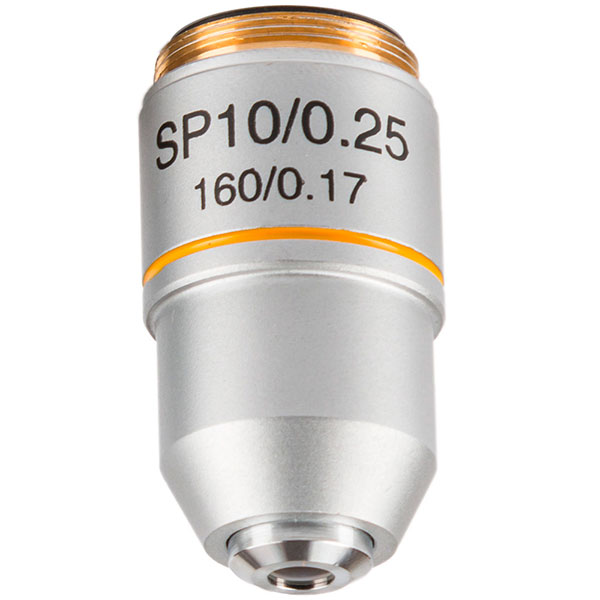

Більш досконалими є напівпланахроматичні та планахроматичні об'єктиви. Вони забезпечують вищу якість зображення, кращу різкість і контрастність по всьому полю зору, що особливо важливо під час спостереження складних зразків та фотографування.

Для професійних досліджень використовуються напівапохроматичні та апохроматичні об'єктиви, які забезпечують максимально точну корекцію кольорових спотворень, високу контрастність і найкращу деталізацію зображення. Такі об'єктиви мають складнішу конструкцію та значно вищу вартість.

✔Різьба

Різьба об’єктива виконує ту саму функцію, що й посадковий діаметр в окулярах — забезпечує механічну сумісність оптики з мікроскопом. Існує кілька поширених стандартів різьби, серед яких RMS (Royal Microscope Screw Thread), DIN (Deutsches Institut für Normung) та JIS (Japanese Industrial Standards). RMS є одним із найпоширеніших стандартів у біологічних мікроскопах і широко використовується в класичних системах. DIN часто зустрічається в навчальних і лабораторних мікроскопах, тоді як JIS характерний для частини азійських виробників оптики та мікроскопів.

✔Додаткові особливості

Окрім базових характеристик, об’єктиви можуть мати додаткові особливості, які впливають на зручність та надійність роботи. Однією з таких особливостей є підпружинений механізм об’єктива, який захищає передню лінзу від пошкоджень при випадковому контакті зі зразком або предметним столиком.

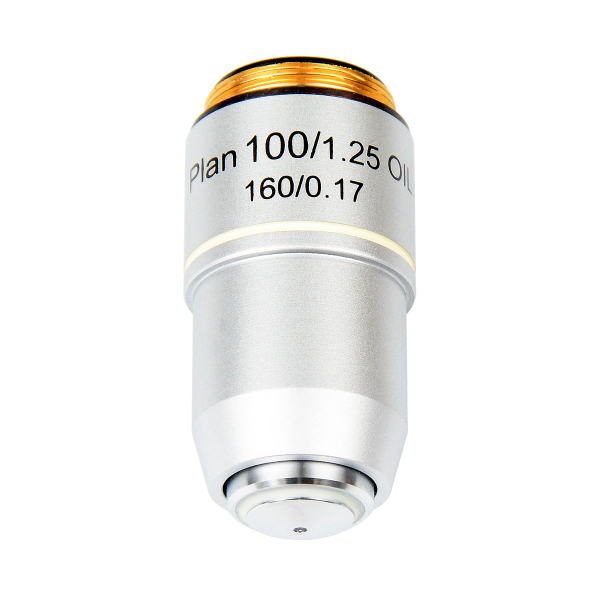

Окремо варто виділити підтримку імерсійного методу дослідження. У цьому контексті об’єктиви поділяються на сухі та імерсійні. Сухі об’єктиви є найпоширенішим типом і використовуються без будь-яких додаткових рідин між об’єктивом і препаратом. Імерсійні об’єктиви застосовуються зі спеціальною імерсійною рідиною (найчастіше олією), яка заповнює простір між лінзою та препаратом, зменшуючи втрати світла і підвищуючи роздільну здатність та деталізацію зображення при високих збільшеннях.

На що звернути увагу при виборі мікроскопа

➜Комплектація оптичної системи

При виборі мікроскопа важливо оцінити, як саме сформована його оптична система в базовій комплектації. Зверніть увагу не лише на кількість окулярів і об’єктивів у наборі, а й на їх оптичні характеристики. Це дозволяє оцінити не просто склад комплекту постачання, а загальний рівень оптичної системи — наскільки вона якісна, збалансована і готова до роботи без потреби швидкого апгрейду.

➜Кратність окулярів і об’єктивів

Ще один важливий момент — це кратність окулярів і об’єктивів, оскільки саме їх комбінація формує збільшення мікроскопа. Виробники часто вказують загальний діапазон збільшення, а не конкретні доступні значення. Знаючи кратність кожного елемента, можна самостійно визначити фактичні робочі збільшення і зрозуміти, наскільки гнучким буде мікроскоп у різних режимах роботи.

Наприклад, якщо виробник зазначає діапазон 40–640x, це не означає, що доступні всі значення між ними. Маючи окуляри 10x і 16x та об’єктиви 4x, 10x і 40x, можна отримати конкретні значення: 40x, 64x, 100x, 160x, 400x і 640x.

➜Можливість апгрейду

Окремо важливо оцінити, чи можна в майбутньому змінювати окуляри та об’єктиви, чи система працює лише в межах заводської комплектації.

Зверніть увагу на посадковий діаметр окулярів і стандарт різьби об’єктивів, оскільки саме вони визначають можливість встановлення сумісних моделей. У більшості сучасних мікроскопів використовуються стандартизовані рішення, що дозволяє поступово розширювати можливості системи. Якщо ж оптична система має вбудовані елементи або нестандартні кріплення, мікроскоп фактично залишається в межах заводської конфігурації без можливості серйозного апгрейду.

Як підібрати додатковий окуляр або об'єктив

З часом можливостей базової комплектації мікроскопа може стати недостатньо. У такому випадку додатковий окуляр або об'єктив дозволяє розширити діапазон збільшень, покращити якість зображення, підвищити комфорт спостережень або адаптувати мікроскоп під нові завдання.

➜Визначтеся з метою покупки

Насамперед варто зрозуміти, для чого саме вам потрібен додатковий окуляр або об'єктив. В одних випадках користувачі прагнуть отримати більше збільшення, в інших — покращити якість зображення, розширити поле зору або замінити комплектний елемент на більш якісний. Чітке розуміння своїх потреб дозволяє значно звузити коло пошуку та уникнути покупки аксесуара, можливості якого залишаться невикористаними.

➜Перевірте сумісність

Після того як ви визначилися з потрібним аксесуаром, необхідно переконатися в його сумісності з мікроскопом. Для окулярів ключове значення має посадковий діаметр, а для об'єктивів — стандарт різьби та сумісність з оптичною системою мікроскопа. Навіть якісний та дорогий аксесуар буде марним, якщо його неможливо встановити на конкретну модель мікроскопа.

➜Оберіть потрібні характеристики

Під час вибору також слід звернути увагу на характеристики майбутнього аксесуара. Для окулярів це можуть бути кратність, поле зору, оптична корекція та конструктивні особливості, наприклад наочники або просвітлююче покриття. Для об'єктивів важливими є кратність, числова апертура, тип оптичної корекції та додаткові особливості конструкції. Якщо ви не впевнені, які характеристики будуть оптимальними саме для ваших завдань, рекомендуємо звернутися до попередніх розділів цієї статті, де детально розглянуто, які бувають окуляри та об'єктиви, їхні параметри. Це допоможе швидше визначитися з відповідною моделлю та зробити вдалий вибір.

Окуляр і об'єктив є ключовими елементами оптичної системи мікроскопа та працюють як єдиний тандем, від якого безпосередньо залежать збільшення, якість і деталізація зображення. Саме тому важливо звертати увагу не лише на заявлене збільшення, а й на характеристики встановлених окулярів та об'єктивів.
