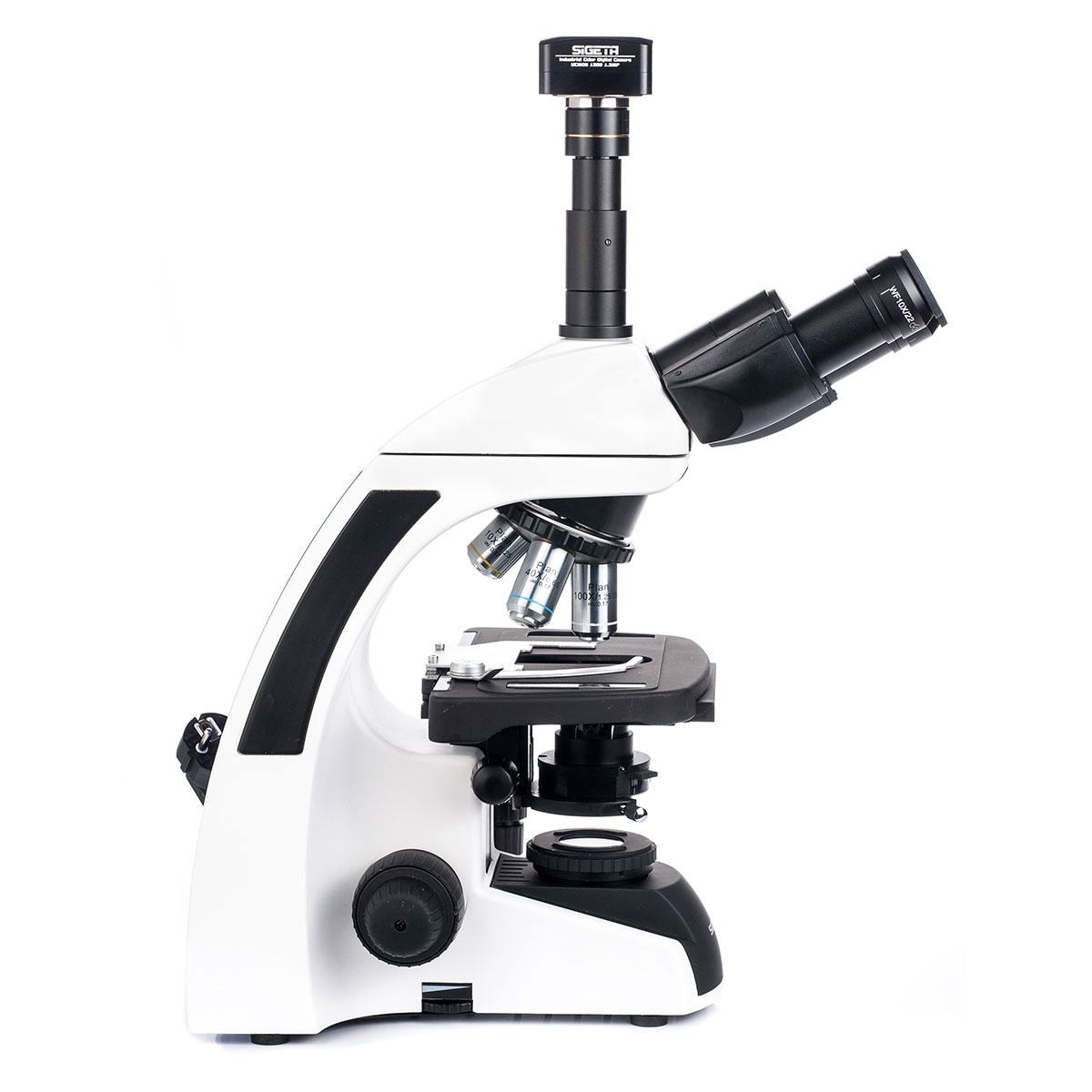

Микроскоп SIGETA BIOGENIC 40x-2000x LED Trino Infinity

SIGETA BIOGENIC 40x-2000x LED Trino Infinity – лабораторный биологический микроскоп с бинокулярной насадкой типа Зидентопфа и третим оптическим каналом для фотокамеры. Оптическая длина тубуса данной модели – infinity («бесконечность»). В системах такого типа реализован телецентрический ход световых лучей, за счет чего можно встраивать перед тубусной линзой целые оптические узлы или изменять конструкцию отдельных блоков без нарушения работы системы и привнесения в нее добавочных аберраций.

Модель предназначена для медицинской и ветеринарной лабораторной диагностики, патоморфологических исследований, проведения серьезных научных экспериментов и фиксации результатов на фото и видео. С микроскопом SIGETA BIOGENIC поставляются 4 планахроматических объектива с коррекцией на бесконечность и 3 пары широкопольных окуляров (окулярные числа 208, 220 и 240). Диапазон увеличения прибора – от 40 до 2000 крат.

Окулярная голова микроскопа вращается в обе стороны без ограничений, расстояние между осями окулярных трубок регулируется в широких пределах – от 48 до 75 мм. Тубусы бинокулярной насадки имеют стандартный для профессиональных микроскопов наклон – 30°, удобный для продолжительного наблюдения сидя. Пара 10-кратных окуляров из комплекта характеризуется увеличенным выносом выходного зрачка и допускает подстройку диоптрий. На линзы всех 6-ти окуляров нанесено просветляющее покрытие для улучшения светопропускания в видимой части спектра.

Благодаря увеличенному диаметру полевой диафрагмы окуляров и высокой степени коррекции объективов, для наблюдений в микроскоп SIGETA BIOGENIC 40x-2000x доступно широкое поле на объекте. Оптическая система прибора генерирует равномерно резкое по всей площади изображение без хроматических аберраций ­– как при наблюдении через окуляры, так и при трансляции через 3-й оптический канал. (При условии, что подключена камера соответствующего качества).

Этот тринокулярный микроскоп идеально подходит для фотосъемки. Устанавливаемый в отдельный порт фотоадаптер допускает регулировку длины (+0...15 мм), за счет чего камера фокусируется отдельно, после получения четкой картинки в окулярах.

Резкость изображения при работе с BIOGENIC наводится перемещением платформы со слайдом. Узел фокусировки состоит из трех коаксиально расположенных барабанов – рукояток тонкой и грубой настройки и кольца изменения плавности хода макровинта.

Оборудованный микрометрическими суппортами предметный столик имеет матовое графитовое покрытие, устойчивое к образованию царапин и пятен. Между зажимными лапками препаратоводителя можно разместить сразу 2 слайда и перемещать их параллельно, сравнивая исследуемые образцы на выбранном увеличении. При размерах столика 21.5 x 15 см диапазоны перемещения слайда вдоль горизонтальных осей составляют 0–7.5 см (по ширине) и 0–5.5 см (вглубь). Закрепленные на едином валу микрометрические винты имеют плавный ход, ими легко управлять не глядя.

Система освещения биологического микроскопа SIGETA BIOGENIC 40x-2000x настроена по методу Келера. Конденсор большой числовой апертуры с ирисовой диафрагмой допускает возможность центрирования и изменения высоты. При необходимости верхняя линза снимается: это может потребоваться при работе с экстра-широкопольными окулярами на небольшом увеличении. На боковую поверхность конденсора нанесена шкала соответствия кратности объектива и степени открытия апертурной диафрагмы.

Подсветка образцов проходящим светом реализована с помощью диммируемого светодиода мощностью 3В: яркость лампы плавно изменяется в диапазоне 0–100%. Коллектор и полевая диафрагма вмонтированы в съемную накладку в основании корпуса, диаметр отверстия диафрагмы регулируется вращением кольцевой оправы.

Технические характеристики:

• Классификация: биологический
• Назначение: исследовательский
• Увеличение: 40x–2000x
• Объективы: 4x, 10x, 40x(s), 100x(s, oil) – планахроматические с коррекцией на ∞
• Окуляры: EWF 10x/22 мм, 16x/13 мм и 20x/12 мм с многослойным просветлением
• Диоптрийная подстройка: ±5 на окулярах кратности 10x
• Оптическая длина тубуса: Infinity (∞)
• Тип микроскопии: светлого поля
• Фокусировка: коаксиальная, грубая и точная (0,001 мм на одно деление)
• Тип фокусировки: перемещением предметного столика
• Предметный столик: 216 x 150 мм, подвижный, с препаратоводителем на 2 стекла и координатным нониусом
• Конденсор Аббе 1.25 N.A. со съемной фронтальной линзой
• Ирисовые апертурная и полевая диафрагма
• Подсветка: нижняя с однолинзовым коллектором
• Тип освещения: LED-лампа 3В регулируемой яркости
• Питание: от электросети 220В

Конструктивные особенности:

• Насадка: тринокулярная по Зидентопфу (оборот на 360º, наклон на 30º)
• Посадочный диаметр окуляров: 30 мм
• Регулировка межзрачкового расстояния: 48–75 мм
• Револьверная головка: на 4 объектива, ориентирована внутрь
• Механизм центрирования и регулирования высоты конденсора
• Корпус: металлический с пластиковыми накладками
• Прорезиненные ножки, предотвращающие скольжение

Комплектация:

• Микроскоп
• Объективы – 4 шт.
• Окуляры – 3 пары
• Адаптер для цифровой камеры-окуляра
• Синий светофильтр
• Флакон иммерсионного масла
• Пылезащитный чехол
• Инструкция

Габариты:

• Размер упаковки: 52.5 x 40 x 30.5 см
• Вес упаковки: 9.45 кг
• Размер микроскопа: 27 x 20 x 46 см
• Вес микроскопа: 6.9 кг
