Призматичні приціли - принцип дії, застосування та порівняння з іншими видами прицілів

Призматичні приціли займаючи унікальну нішу між класичними оптичними прицілами та компактними коліматорами. У світі, де динаміка бою та вимоги до швидкості прийняття рішення постійно зростають, цей тип оптики став відповіддю на запит про універсальність. Завдяки використанню призми замість традиційної системи лінз, такі приціли забезпечують високу якість зображення навіть у складних умовах освітлення та компактні розміри, що робить їх ідеальним вибором як для військових фахівців, так і для мисливців чи спортсменів. Головна перевага "призматика" полягає в тому, що він пропонує готову до роботи прицільну сітку навіть без живлення, яка в більшості випадків складніша та наочніша ніж у коліматорних прицілів. До інших переваг можно віднести наявність збільшення, завдяки якому підвищується точність пострілу та можливість корекції діоптрій, що буде корисно для стрілків з вадами зору.

Особливості конструкції

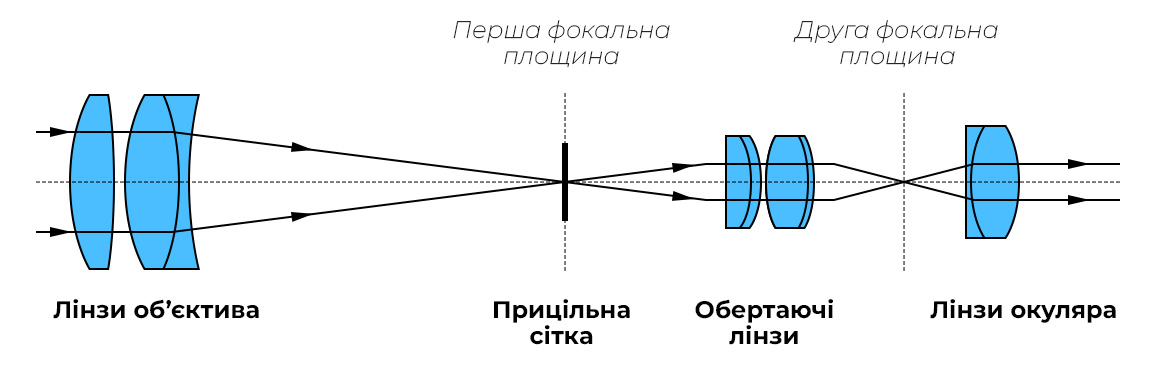

З назви легко здогадатися, що головна особливість призматичних прицілів у призмах, але як це працює і на що впливає? Щоб було трохи ясніше – ось спрощений вигляд звичайного оптичного прицілу:

Це стандарта схема, де світловий потік захоплюється об'єктивом і зводиться на лінзі з гравійованою прицільною сіткою, після чого перевертається та збільшується окулярними лінзами.

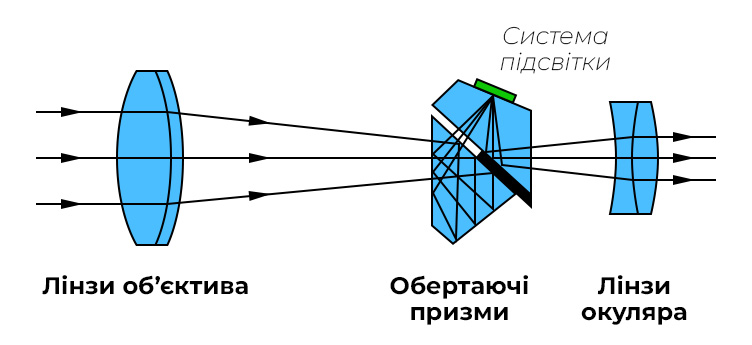

Тут ми бачимо, що об'єктивна й окулярна частина схожа з оптичними прицілами, але замість лінз в системі перевертання й розташування гравійованої сітки використовуються призми.

Для більшої наочності давайте ще розглянемо схему роботи коліматора закритого типу,:

Помітно, що тут немає ніяких систем, що перевертають, і лінз з сітками. Проєкція марки відбувається шляхом спеціальних увігнутих лінз, між якими є плівка, що відбиває.

За конструкціями цих пристроїв можна вже сказати, що призматичні приціли, за своєю будовою, більшою мірою є оптичними прицілами, а їх зв'язок з коліматорами не що інше, як деяка подібність у розмірах та застосуванні, про що поговоримо трохи пізніше.

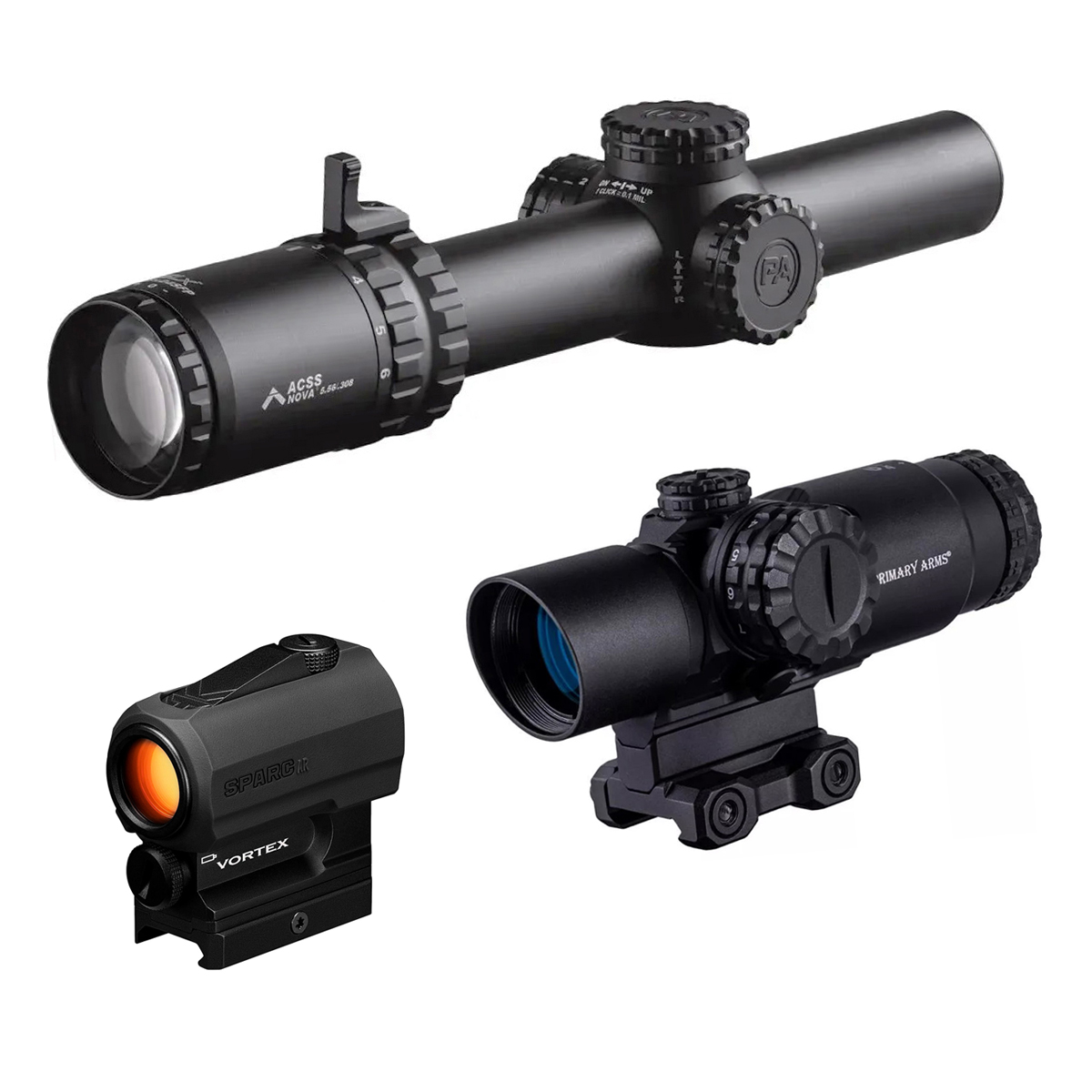

Відмінність між призматичними оптичними та коліматорними прицілами

Габарити. Порівняно з класичною оптикою призматики значно коротші та легші. Це зміщує центр ваги зброї ближче до стрільця, покращуючи маневровість. Проте вони зазвичай трохи масивніші за коліматори.

Збільшення. На відміну від більшості коліматорів, які не мають збільшення, призматичні приціли мають фіксовану кратність (наприклад, 1x, 3x або 5x), що дозволяє краще працювати на середніх дистанціях. В той самий час вони поступаються змінній кратності класичних оптичних прицілів.

Поле зору. Наявність оптичного збільшення неминуче призведе до зменшення поля зору (кута огляду). Це особливо важливо, коли йдеться про швидкісну стрільбу при скиданні. При рівних діаметрах та збільшенні призматичні приціли виграватимуть в оптичних, але внаслідок окулярної системи не створюється “тунельний ефект”, тому не можна сказати, що вони програють закритим прицілам коліматора.

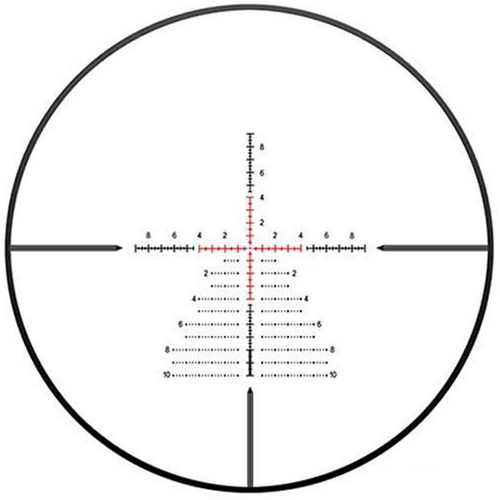

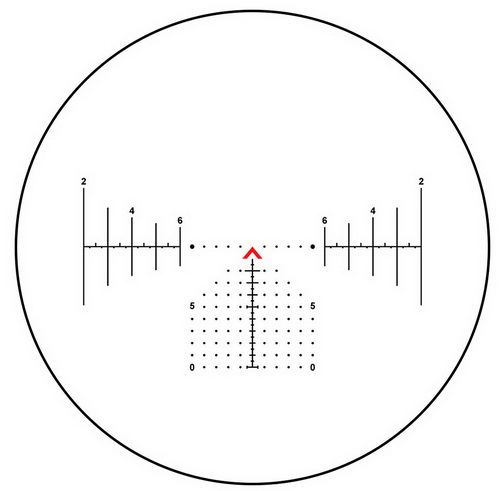

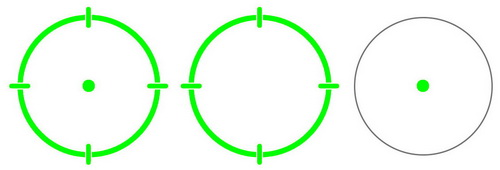

Прицільна сітка. У призматичних прицілах (як і в оптичних) сітка вигравіювана, що є великою перевагою. Вона залишається видимою навіть без підсвічування. Ця перевага особливо помітна в порівнянні з коліматорами, оскільки, по-перше, можна зустріти призматики з більш ускладненими сітками, по-друге, навіть якщо батарея підсвічування сяде, можливість цілиться все одно залишається.

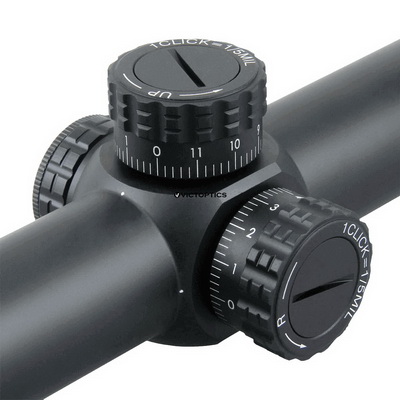

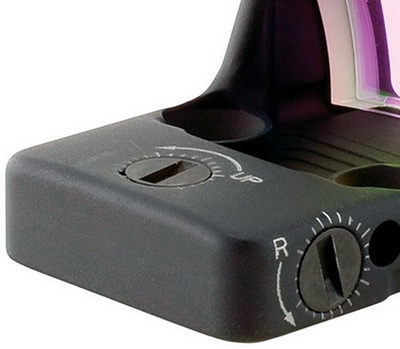

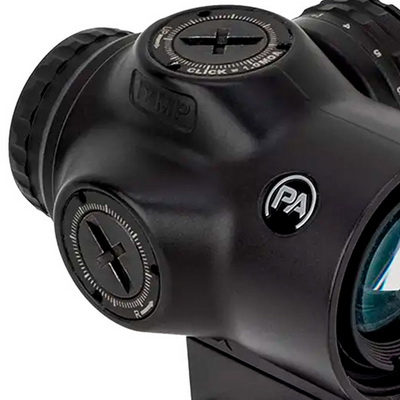

  Внесення поправок. Якщо на оптичних прицілах ми можемо бачити різні тактичні барабанчики введення поправок, то внаслідок своєї компактності у призматичних прицілів система введення поправок схожа з коліматорами. Тобто розраховані лише на те, щоб пристріляти на якусь певну дистанцію, а поправки враховуємо за сіткою залежно від її складності.

  Для більшої наочності занесемо ці данні в порівняльну таблицю:

 Відмінність коліматора та призматичного прицілу без збільшення

Існують призматичні приціли, які не мають збільшення чи, інакше, воно дорівнює одиниці. У чому тоді полягає істотна різниця. Раніше ми розглядали оптичні схеми даних пристроїв, на яких видно, що у призматиків така ж сама окулярна система, як й у оптичних. Це означає, що на окулярі призматичного прицілу буде кільце налаштування діоптрій, за допомогою якого можна підлаштувати зображення під особливості ока.

Хочу ми вже про це говорили, повторимо ще раз, що призматичні приціли мають елемент живлення, завдяки якому здійснюється підсвічування прицільної марки, але можуть працювати без неї, тому, що сітка вигравіювана на окремій лінзі. Та й самі сітки можуть бути більш контрастними та ускладненими, порівняно з коліматорами.

Особливості застосування призматичних прицілів

Яке ж практичне застосування та для яких умов даний вид оптики призначений?

Почнемо з того, що призматичні приціли мають збільшення, а значить ми можемо точніше працювати по цілі. Ми вже говорили, що кратність переважно невелика та сприяє роботі на коротких та середніх дистанціях.

Призматичні приціли, як і багато інших приладів, приходять до нас із тактичних завдань. Наприклад, при підході до будівлі, яку необхідно штурмувати, зручно мати деяке збільшення, щоб точково переглядати вікна та дверні отвори. Але увійшовши до самої будівлі, велика кратність не потрібна, тому призматики є хорошим конкурентом тандему коліматор + магніфер.

Багато мисливців працюють на невеликих дистанціях, наскільки дозволяє звір та рослинність. Найбільш поширені дистанції на полюванні в діапазоні від 50 до 200 метрів, і в такому разі велика кратність не потрібна, особливо якщо працювати з рук. Збільшення в 3-4x дозволяють спокійно працювати як по кабану, що різко вибігає з кущів, так і спокійно прицілюватися по оленю, що знаходиться на віддаленій відстані.

Підсумовуючи можна сказати, що призматичні приціли є універсальним рішенням, яке поєднує компактність, надійність і функціональність. Вони займають золоту середину між коліматорами та класичними оптичними прицілами, пропонуючи стрільцю стабільну роботу, чітке зображення та зручність використання. Завдяки вигравіюваній сітці, міцній конструкції та наявності збільшення, такі приціли підходять для широкого спектра завдань — від спорту та полювання до тактичного застосування.
